高压负荷开关的类型_高压负荷开关型号含义

来源:电工天下   编辑:小电工发布时间:2020-02-08 11:54:18

高压负荷开关有哪些类型,高压负荷开关的分类,可以按装设地点分类,也可以按灭弧方式分类,其中高压负荷开关型号含义,主要包括负荷开关、户内式、设计序号、额定电压等。

(电工天下 www.dgjs123.com)小编有话说:我国高压负荷开关型号是根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。

一、高压负荷开关的类型

高压负荷开关的类型

1、按装设地点分为户内式和户外式;

2、按灭弧方式分为产气式、压气式、压缩空气式、油浸式、真空式、SF6式等。

3、按是否带熔断器分为带熔断器和不带熔断器。

小知识:高压负荷开关

高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器,高压负荷开关常与高压熔断器串联配合使用;用于控制电力变压器。高压负荷开关具有简单的灭弧装置,因此能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。

高压负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中,或与成套配电设备及环网开关柜,组合式变电站等配套使用,广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等,可作为环网供电或终端,起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关,第一部分:额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流。可开断短路电流和防止设备缺相运行能力,开关有明显可见的隔离断口,配装具有关合能力的接地开关电动弹簧机构,能够远动远控。

环境条件

1.海拔高度:2000m及以下

2.环境温度:-25℃~+40℃

3.相对湿度:日平均值不大于95%,月平均值不大于90%

4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所

5.无火灾、爆炸危险的场所

6.无经常性的剧烈振动的场所

结构特点

负荷开关及组合电器主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管 、接地开关、弹簧操作机构等组成。

产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构, 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关,接地开关之间互相联锁(机械联锁),以防止误操作。

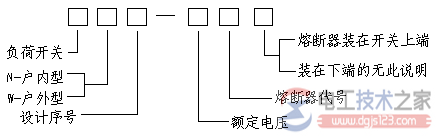

二、高压负荷开关型号含义

高压负荷开关的类型

例如,FN2-10R/400型的含义是:负荷开关、户内式、设计序号为2、额定电压为10KV、带熔断器(装在开关的上端)、额定电压为400A。

三、高压负荷开关型号含义

我国高压负荷开关型号是根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。

高压负荷开关的类型

其代表意义为:

高压开关已系列化,其型号含义为:

①②③④⑤⑥

①高压开关类别:F─负荷开关、G─隔离开关、R─熔断器

②N─户内型、W─户外型

③设计序号

④电压等级(kV)

⑤R─带熔断器的代号、(不带熔断器不表示)

⑥S─熔断器装于开关上端(装于开关下端不表示)
