电灯线盒内接什么电线,应该怎么接线

来源:电工天下时间:2021-09-09 10:28:34 作者:老电工手机版>>

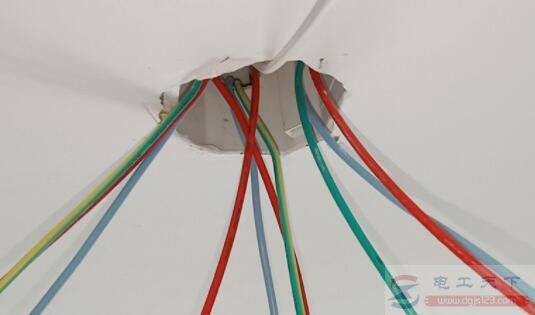

在电灯线盒内有4种颜色的电线,分别是火线对应红色,零线对应蓝色,地线对应黄绿双色,最后是控制线对应白色,那么电灯线盒内的电线该怎么接线,下面一起来看下。

电要线盒内电线的接线法

具体接线方法如下:

电灯线盒内接什么电线,应该怎么接线

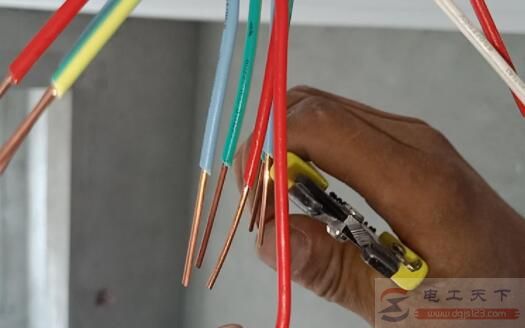

先剥开电线的绝缘皮,红色电线其中一根要剥长一些。

电灯线盒内接什么电线,应该怎么接线

先接红线(火线),灯头不需要火线,如果有火线则会成为长明灯,所以接线时火线要并死不留线头,用线盒内一根红线去缠绕剩余的几根红线,正时针密接缠绕,缠绕5周以上。

电灯线盒内接什么电线,应该怎么接线

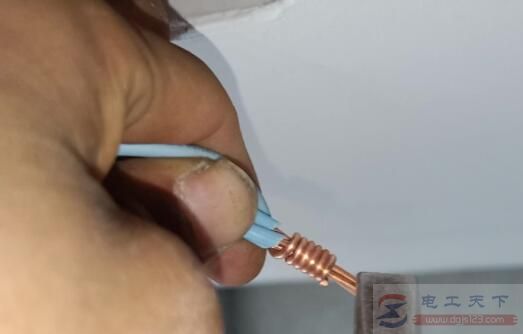

红线接好后,开始接蓝线(零线),接零线时用一根15公分的短铜头去缠绕线盒内的几根铜线,灯头要留零线。

电灯线盒内接什么电线,应该怎么接线

最后,接地线,地线也需要留头,所以用一根短铜线去缠绕线盒内的几根铜线,缠绕方法同上。

电灯线盒内接什么电线,应该怎么接线

接好后,把电线接头朝下,放在一起。

电灯线盒内接什么电线,应该怎么接线

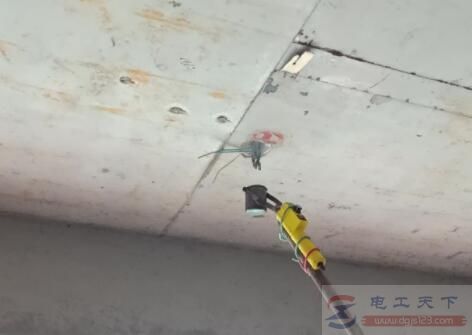

然后,开始烫锡,烫锡可以减少出现电线接头虚接、氧化等问题,可以增加接头的使用寿命。

电灯线盒内接什么电线,应该怎么接线

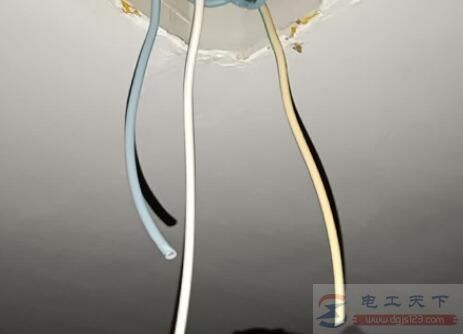

烫锡完成后,包上胶布,把电线接头塞入线盒,有一根黄绿双色的电线是地线,地线需要安装在金属类灯具外壳上。

如果是普通灯具,则可以把地线塞入线盒,预留以后换金属类灯具时使用。还有一根蓝线是零线,一根白线是控制线,这两根线分别接入电灯的两个接线柱。

电灯线盒内接什么电线,应该怎么接线

那么,这其中的一根控制线是什么,控制线相当于火线,它是火线进开关分断后返回至灯的这一截线,它负责控制灯的关和灭,所以称为控制线。
