一文看懂零火线开关怎么接线

来源:电工天下时间:2021-09-13 06:21:24 作者:老电工手机版>>

火线开关的接线方法

在家庭电路中使用智能灯光,可以使用1到4开(控制1—4路灯光)的零火线智能开关,这种开关在布线时,每个86底盒中必须要有零线(插座是零火布线,没有灯线),零火线的智能开关实现双控很简单,只需一个开关里,有零线、火线、灯线,另一个开关有零线、火线即可。

后期都可以通过App设置,既可以实现双控,也可以通过设置让某一个开关控制窗帘、空调等,均可以在App中设置。

1、灯线在一个开关上的双控

一文看懂零火线开关怎么接线

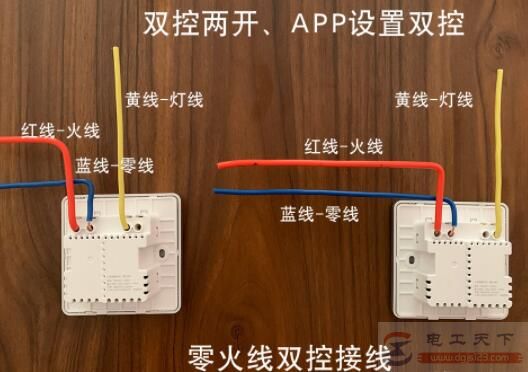

图1:灯线在一个开关上

2、灯线分别在两个开关上的双控

一文看懂零火线开关怎么接线

图2:灯线在两个开关上

智能开关在布线的人工、施工时间、线材的成本上,可以节省大量成本与时间。在控制方面,可以做到双控、多控,并能实现定时、语音、配合传感器等的自动化。

所以,现代家庭装修中,对智能开关的选择越来越多,那么在电路布线与接线时,所遇到的问题也会更多一些。
