线头与螺钉平压式接线桩的连接方法

来源:电工天下   编辑:小电工发布时间:2020-04-06 10:52:18

线头与螺钉平压式接线桩的连接方法

单股芯线与螺钉平压式接线桩的连接,是利用半圆头、圆柱头或六角头螺钉加垫圈将线头压紧完成连接的。

对载流量较小的单股芯线,先将线头弯成压接圈(俗称羊眼圈),再用螺钉压紧。

为保证线头与接线桩有足够的接触面积,日久不会松动或脱落,压接圈必须弯成圆形。

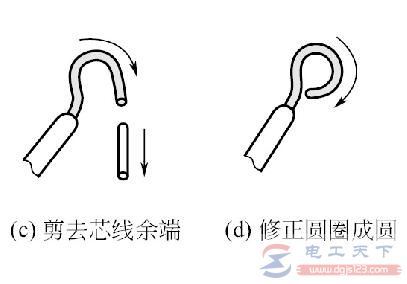

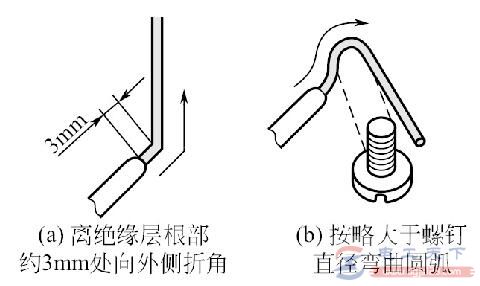

单股芯线压接圈弯法如图1:

线头与螺钉平压式接线桩的连接方法

线头与螺钉平压式接线桩的连接方法

图1单股芯线压接圈弯法

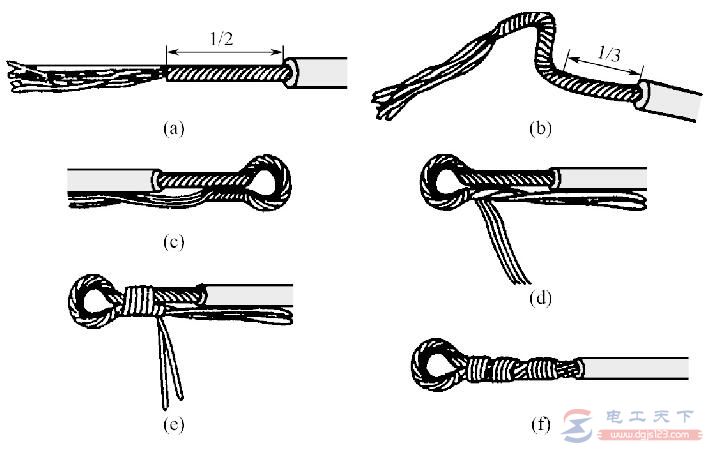

对于横截面不超过10mm2的7股及以下多股芯线,应按图2所示方法弯制压接圈。

1、把离绝缘层根部约1/2长的芯线重新绞紧,越紧越好,如图2(a)所示;

2、将绞紧部分的芯线,在离绝缘层根部1/3处向左外折角,然后弯曲圆弧,如图2(b)所示;

3、当圆弧弯曲得将成圆圈(剩下1/4)时,应将余下的芯线向右外折角,然后使其成圆,捏平余下线端,使两端芯线平行,如图2(c)所示;

4、把散开的芯线按2、2、3根分成三组,将第一组两根芯线扳起,垂直于芯线[要留出垫圈边宽,如图2(d)所示];

5、按7股芯线直线对接的自缠法加工,如图2(e)所示。图2(f)是缠成后的7股芯线压接圈。

线头与螺钉平压式接线桩的连接方法

图2,7股导线压接圈弯法

对于横截面超过10mm2的7股以上软导线端头,应安装接线耳。

压接圈与接线桩连接的工艺要求:

1、压接圈和接线耳的弯曲方向与螺钉拧紧方向应一致;

2、连接前应清除压接圈、接线耳和垫圈上的氧化层及污物,然后将压接圈或接线耳放在垫圈下面,用适当的力矩将螺钉拧紧,以保证接触良好。

3、压接时不得将导线绝缘层压入垫圈内。

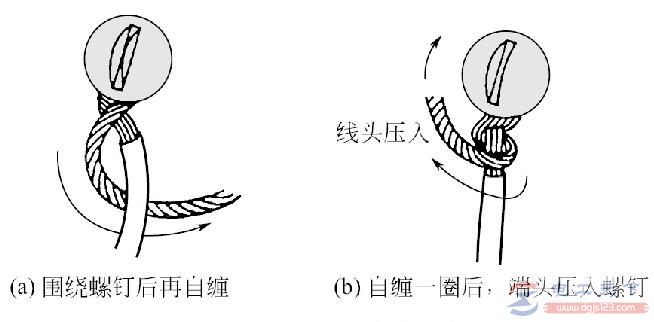

软导线线头也可用螺钉平压式接线桩连接。软导线线头与压接螺钉之间的绕结方法如图3,其工艺要求与上述多股芯线压接相同。

线头与螺钉平压式接线桩的连接方法

图3,软导线线头用平压式接线桩的连接方法
