在安装热继电器时的五点注意事项

来源:电工天下   编辑:小电工发布时间:2021-11-17 06:20:31

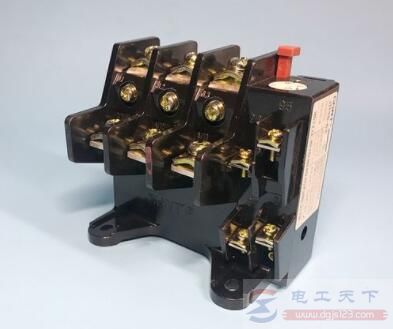

在安装热继电器(全称热过载继电器,又称热保,文字符号FR)时,需要注意以下事项:

1、热继电器安装方向应与产品说明书规定的方向相同,偏差一般不能大于5%;连接导线的截面应符合规定。

2、热继电器(全称热过载继电器,俗称热保,文字符号FR)与其他电器装在一起使用时,应尽可能安装在其他电器的下面,以免其动作特性受其他电器发热的影响;热继电器的盖子应盖好。

在安装热继电器时的五点注意事项

3、热继电器的连接导线,必须严格按照产品说明书的规定选用(一般为铜线),因为导线的材质和尺寸均会影响热元件的热状态。

4、热继电器的接线螺钉应拧紧,以使触头接触良好,防止因螺钉松动而导致触头的接触电阻增大,引起热元件温升增高,最终造成继电器(全称热过载继电器,俗称热保,文字符号FR)的保护特性不稳定和发生误动作。

5、热继电器安装完毕,在投入运行前,应检查其整定电流是否符合要求。

热继电器怎么接线?热继电器实物接线图

热继电器怎么接线?热继电器实物接线图

热继电器怎么接线,热继电器的实物接线图,接线图中包括漏电开关、热继电器、接触器、启停开关等,一个简单的热继电器的实物接线图。

热继电器的安装位置、安装接线与调整方法

热继电器的安装位置、安装接线与调整方法

有关热继电器的安装位置、热继电器安装接线与热继电器参数调整方法,要考虑热继电器的过载保护、热继电器的热元件与动断控制触头的接线方法等。
