时间继电器的结构原理与接线图

来源:电工天下   编辑:小电工发布时间:2020-05-27 21:31:26

有关时间继电器的结构组成与工作原理,交流电路中采用空气阻尼型时间继电器,由电磁系统、延时机构和触点三部分组成,来看下时间继电器的接线图与接线方法。

时间继电器的结构原理与接线图

一、时间继电器的工作原理

交流电路中采用空气阻尼型时间继电器,利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。

具体过程:

当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落,经过一段时间之后,火撒感下降到一定位置,便通过杠杆推动延时触点,是动断触点断开,动呵触点闭合。

从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间可以根据螺钉调节空气室进气孔大小来改变,继电器依靠恢复弹力作用而复原。

时间继电器接线图1

二、时间继电器接线图

时间继电器的接线方法有几种,控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不一样。

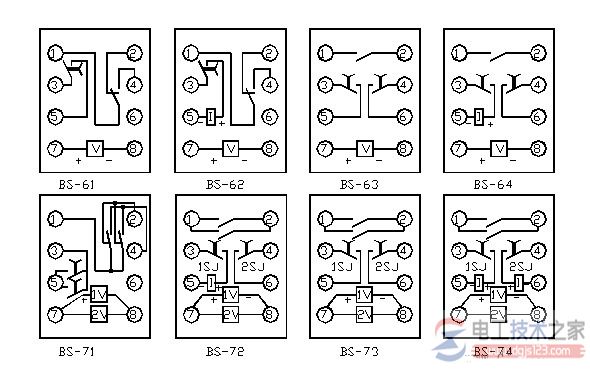

时间继电器接线图2
