固态继电器应用实例:固态继电器使用经验
来源:电工天下时间:2019-04-10 13:21:34 作者:老电工手机版>>
固态继电器怎么用,对于继电器小白来说,可能会是一头雾水,固态继电器的种类繁多,作为一名电工人员,能够熟练的使用固态继电器,是需要两把刷子的。
固态继电器使用经验
当固态继电器带直流感性负载时,必须在负载两端并联反向并联吸收二极管,用于吸收负载断开瞬间产生的反向电压。
接线时注意二极管的极性,不要接反,否则会造成短路,烧坏二极管、固态继电器......
当固态继电器驱动小容量负载的时候,负载两端必须并联泄漏电阻。因为固态继电器属于晶体管、晶闸管电子元件。当关断时可能仍有数mA的泄漏电流存在,而这个泄漏电流足可以让小容量的负载动作,或者让小容量的负载无法释放。
比如说固态继电器驱动电磁阀、发光二极管等等设备,就需要在负载两端必须并联泄漏电阻。
当固态继电器功率比较大时(例如20A以上),需要加装散热器。
具体哪种情况下需要加装散热器,和固态继电器的选型余量、实际电流大小、环境温度、电控柜通风条件、电控柜结构、固态继电器安装方式等因素有关。
是否需要加装散热器可以参阅选型样本、咨询设备供应商技术支持。不过实际使用中,40~60A以上的固态继电器一般都加装散热器。
对于某些大功率的固态继电器(例如150A),如果散热器的容量不够(达不到散热要求),还需要在散热器上加装冷却风扇对散热器进行强制风冷(和电脑CPU风扇差不多)。
如果控制固态继电器的信号比较容易受到干扰,需要在固态继电器输入侧加装RC回路。R、C的具体值请参阅相关资料。
对输入脉冲干扰和电磁干扰的处理实例:

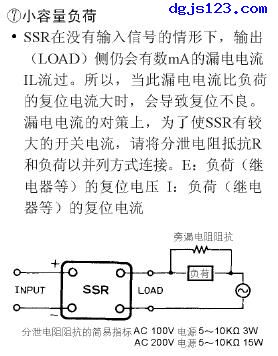

当固态继电器驱动小容量负载的时候,负载两端必须并联泄漏电阻。因为固态继电器属于晶体管、晶闸管电子元件。当关断时可能仍有数mA的泄漏电流存在,而这个泄漏电流足可以让小容量的负载动作,或者让小容量的负载无法释放。
比如说固态继电器驱动电磁阀、发光二极管等等设备,就需要在负载两端必须并联泄漏电阻。

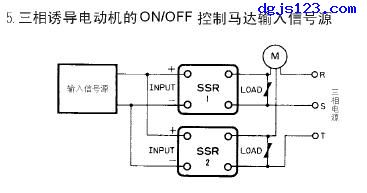

因为三相固态继电器价格太贵,在要求比价低的应用场合,可以采用多个单相继电器来控制三相负载。

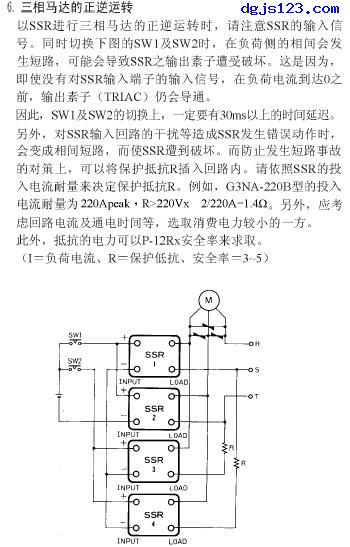

可以采用2个单相继电器来控制正反转的单相电机,可以采用3个单相继电器来控制三相电加热器,可以采用2个或3个单相继电器来控制单方向旋转的三相电机,可以用4个单相继电器来控制正反转的三相电机......

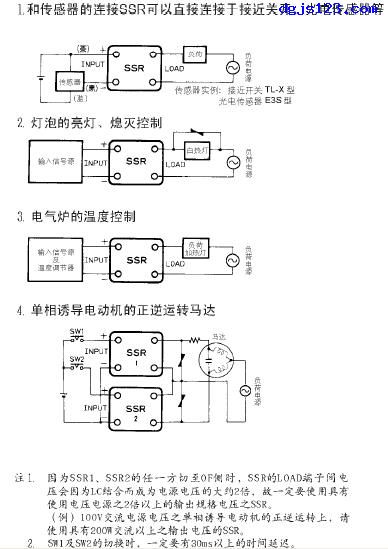

单相固态继电器的应用实例:
