温度继电器的控制原理图及连接方式
来源:电工天下时间:2020-07-06 16:09:33 作者:老电工手机版>>
有关温度继电器的知识,介绍了温度继电器的控制原理图,温度继电器由哪几部分组成,其工作原理是什么样的,温度继电器的连接方式是什么样的,一起来看下。
温度继电器控制原理图
温度继电器的结构部分主要由电阻加热丝、碟形双金属片、一对动静触点,两个接线端子组成。
见下图:

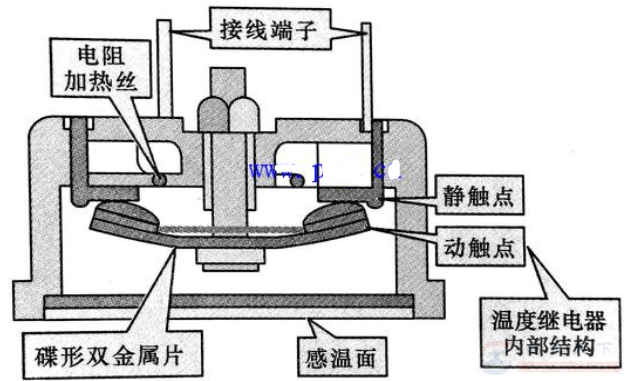

图1,温度继电器结构图
温度继电器用于防止负载设备因温度过高或过电流而烧坏,它是一种保护器件,其感温面紧贴在负载设备的外壳上,接线端子与供电线路串联在一起。
温度继电线器的接线图,见下图:
图2,温度继电器的连接
当负载设备温度过高或流过的电流过大时,温度继电器断开,切断线路,进行设备及线路的保护。
温度继电器的工作原理:
正常温度下,交流220V电源经温度继电源器内部闭合的触点,接通压缩机电动机的供电,启动继电器启动压缩机电动机工作,待压缩机电动机转速升高到一定值时,启动继电器断开启动绕组,启动结束,压缩机电动机进入正常的运转状态。
当压缩机电动机温度过高时,温度继电器的碟形双金属片受热反向弯曲变形,断开压缩机的供电电源,起到保护作用。
待压缩机电动机和温度继电器的温度逐渐降低时,双金属片又恢复到原来的形态,触点再次接通,压缩机电动机再次启动运转。
以上就是温度继电器的控制原理图,以及温度继电器的接线方式,希望对大家有所帮助。
