热继电器与交流接触器的结构组成

来源:电工天下   编辑:小电工发布时间:2019-11-04 12:28:06

有关热继电器与交流接触器的结构组成,详细介绍了热继电器的基本结构、热继电器的种类,以及交流接触器的结构、交流接触器的型号及含义、交流接触器的种类等。

热继电器与交流接触器的结构组成

一、热继电器

热继电器是一种电气保护元件。它是利用电流的热效应来推动动作机构使触头闭合或断开的保护电器,主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。

1、热继电器的工作原理

热继电器的工作原理1

由电阻丝做成的热元件,其电阻值较小,工作时将它串接在电动机的主电路中,电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成,左端与外壳固定。当热元件中通过的电流超过其额定值而过热时,由于双金属片的上面一层热膨胀系数小,而下面的大,使双金属片受热后向上弯曲,导致扣板脱扣,扣板在弹簧的拉力下将常闭触点断开。触点是串接在电动机的控制电路中的,使得控制电路中的接触器的动作线圈断电,从而切断电动机的主电路。

2、热继电器的结构组成

包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。

3、热继电器的种类

热继电器的种类很多,常用的有JR0、JR16、JR16B、JRS和T系列。

继电器的型号及含义

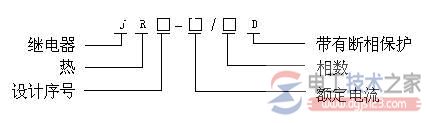

以JR系列热继电器为例,型号含义:

热继电器的型号含义

二、交流接触器

在电气设备应用中,为了控制较大电流的通断,需用一种具有很好灭弧能力的开关,这就是交流接触器。交流接触器是用来频繁控制接通或断开交流主电路的自动控制电器,它不同于刀开关这类手动切换电器,它具有手动切换电器所不能实现的遥控功能,(电工技术之家 www.dgjs123.com)并具有一定的断流能力。交流接触器不仅能遥控通断电路,还具有欠压、零电压释放保护功能,它具备频繁操作、工作可靠和性能稳定等优点。

1、交流接触器的结构

接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。电磁机构包括吸引线圈、静铁心和动铁心,动铁心与动触点相联。

触头分为主触头和辅助触头,主触头用于通断电流较大的主电路,体积较大,一般由三对常开触头组成;辅助触头用于通断电流较小的控制电路,体积较小,一般由两对常开触头和两对常闭触头组成。所谓触头的常开和常闭,是指接触器未通电动作前触头的原始状态。

2、交流接触器的型号及含义

以CJ系列接触器为例,型号含义如下:

交流接触器的型号及含义

3、交流接触器的工作原理

当吸引线圈两端施加额定电压时,产生电磁力,将动铁心(上铁心)吸下,动铁心带动动触点一起下移,使动合触点闭合接通电路,动断触点断开切断电路,当吸引线圈断电时,铁心失去电磁力,动铁心在复位弹簧的作用下复位,触点系统恢复常态。

4、交流接触器的种类

交流接触器的种类很多,国产的有CJ0、CJ10系列和比较新的CJ20系列,引进的新产品有3TH系列、3TB系列。

交流接触器的种类

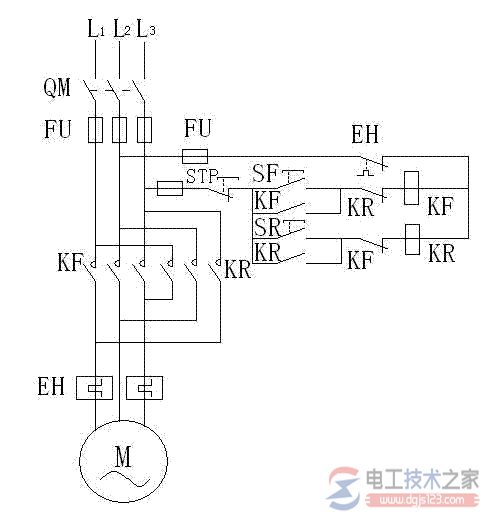

5、接触器联锁的正反转控制电路图

QM:电源开关 FU:熔断器 EH:热继电器 常闭触头

接触器联锁的正反转控制电路图

KF/KR:交流接触器 M:电动机 常开触头

交流接触器

SR:正转按钮 SR:反转按钮 STP:停止按钮

工作原理:主回路中主触点KF和KR并联,L1与L2互相反接,为保证接触器KF和KR的线圈不会同时通电,KF和KR这两副常闭辅助触点,分别串接于正反转控制回路中,称为联锁(或互锁)触点。

交流接触器的工作原理
