冲击继电器事故信号装置回路图及原理分析

有关冲击继电器事故信号装置回路图及原理分析，常用中央复归能重复动作的事故信号装置，可以保留绿灯闪光信号而仅将音响信号立即解除，冲击继电器事故信号装置的工作原理，用ZC-23型冲击继电器构成的事故信号装置的回路图。

冲击继电器事故信号装置回路图

常用中央复归能重复动作的事故信号装置。所谓中央复归能重复动作的事故信号，是指断路器自动跳闸后，为使值班人员不受音响信号长期干扰而影响事故处理，可以保留绿灯闪光信号而仅将音响信号立即解除。

图9中KSP1为ZC-23型冲击继电器，脉冲变流器T一次侧并联的二极管V和电容器C起抗干扰作用；二次侧并联的二极管V的作用是将T的一次侧电流突然减小而在二次侧感应的电流旁路，使干簧继电器KR不误动（因干簧继电器动作没有方向性）。

其原理是当断路器事故分闸或按下试验按钮SE1时，脉冲变流器T一次绕组中有电流增量，二次绕组中感应电流起动KR，KR动作后起动中间继电器KM。

KM有两对触点，一对触点闭合起动蜂鸣器HB，发出音响信号；另一对触点闭合起动时间继电器KT1，经一定延时后，KT1起动KM1，KM1动作后，使KM失磁返回，音响停止，整个事故信号回路恢复到原始状态。

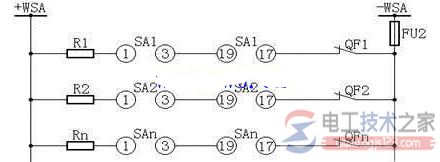

准备第二台断路器跳闸时发出音响，不对应启动回路如图10。图9中常开触点KM2是由预告信号装置引来的（见图11），所以自动解除音响用的时间继电器KT1和中间继电器KM1为两套音响信号装置所共用。

为能试验事故音响装置的完好与否，另设有试验按钮SE1，按SE1时，即可启动KSP1，使装置发出音响并按上述程序复归至原始状态。按下手动复归按钮也可使音响信号解除。

图9：用ZC-23型冲击继电器构成的事故信号装置的回路图

图10：用ZC-23型冲击继电器构成的事故信号装置回路图
