热过载继电器接线图及接线方式图解

来源:电工天下   编辑:小电工发布时间:2020-07-05 16:28:26

有关热过载继电器接线图及接线方式,热过载继电器怎么接线,分享热过载继电器与其电路图,热继电器的动作时间与过载电流的大小关系等。

热过载继电器的接线图

一种电器叫热过载继电器,它是用来保护电气设备,电气线路的,在电路出现问题时,它会切断电路,避免了更多问题的产生。

热过载继电器及其电路图,如下所示:

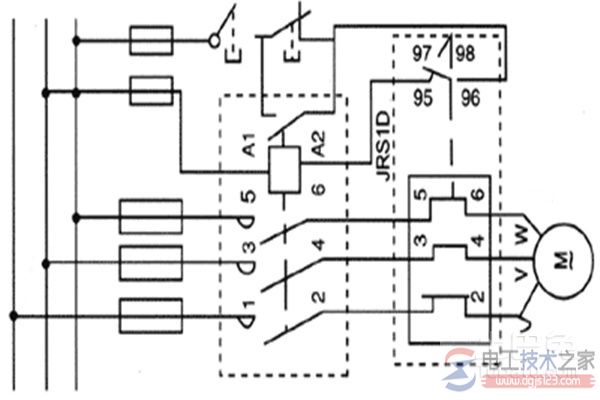

热过载继电器接线图1

图1,热过载继电器接线图

过热继电器主要的控制元件是双金属片,工作原理是过载电流通过热元件后,双金属片受热单向弯曲,带动动作机构使触点分离,从而将电动机控制电路断开,实现电动机断电停车,起到过载保护的作用。

热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器,必须保证电动机的正常起动和运行不受影响,并能最大限度的发挥电动机的承载能力。

因此,热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方,且又接近于它)。热过载继电器接线图及接线方式

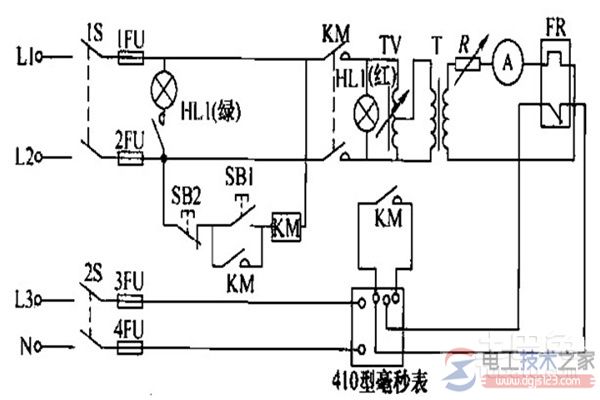

热过载继电器接线图2

图2,热过载继电器接线图

结构特征:有电流调节凸轮用以调节整定电流。有温度补偿装置以保证动作特性在-20C~60C的周围介质温度范围内基本不变。

有复位调节旋钮用以调节复位方式,有手动和自动二种复位状态。

有拉伸弹簧翻转跳跃机构以保证触头动作迅速可靠。

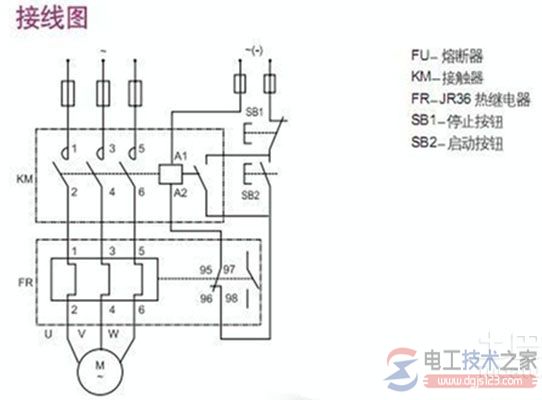

热过载继电器接线图3

图3,热过载继电器接线图

有检测滑块/开关位置指示器模拟热继电器的脱扣并显示动作状态。

通过这种模拟方式检查并确保辅助电路接线正确。

当滑块上的标线位于“0”标志处显示脱扣,位于“l”标志处显示工作。热过载继电器接线图及接线方式

有断开按钮,按下断开按钮时,常闭触头打开串联接触器开路,断开负载,释放断开按钮后,负载通过接触器重新工作。

热过载继电器接线图4

图4,热过载继电器接线图

热过载继电器是日常生活工作中一种实用的电器,它可以很好的保护电气设备及时的切断电源,就像消防员救火那样及时有效。

热过载继电器的电路图还是挺复杂的。如果需要安装热过载继电器,还是请专业的电工人员上门安装吧。
