交流接触器的四大组成部分
来源：电工天下时间：2016-02-04 15:48:59 作者：老电工手机版>>
交流接触器的四大组成部分
一、交流接触器主要由四部分组成
1、电磁系统，包括吸引线圈、动铁芯和静铁芯；
2、触头系统，包括三副主触头和两个常开、两个常闭辅助触头，它和动铁芯是连在一起互相联动的；
3、灭弧装置，一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头；
4、绝缘外壳及附件，各种弹簧、传动机构、短路环、接线柱等。

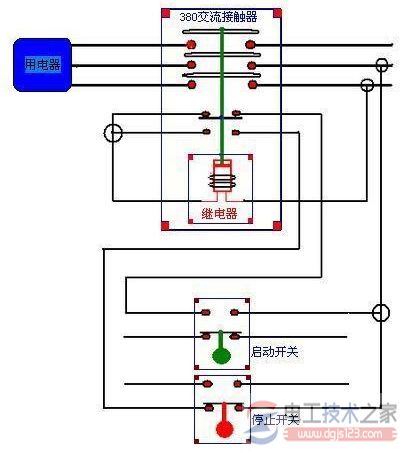

二、交流接触器的工作原理
当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。
当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。
