交流接触器的接线图实例
来源：电工天下时间：2015-11-24 16:37:36 作者：老电工手机版>>

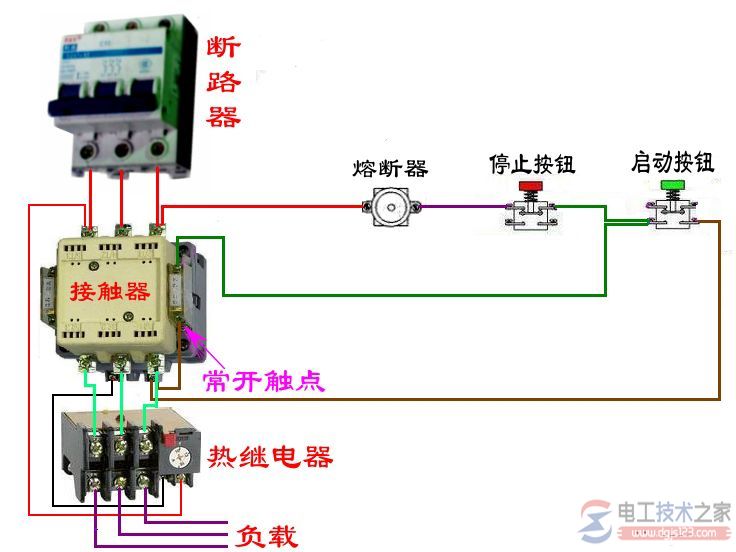

交流接触器的接线图
1 L1 3 L2 5 L3 接电源进线，2 T1 4 T2 6T3 作为出线接用电负载，然后就将A2与22NC并在一起与21NC并联接在起动按钮两端，线圈的另一线端A1接5L3(如果接触器线圈电压是220V时就零线)，停止按钮一端接1L1。
注意，停止按钮的另一端与起动按钮一端串接。
