接触器星三角启动的简单电路图
来源：电工天下时间：2020-07-02 14:31:31 作者：老电工手机版>>
接触器星三角启动的电路图
用三块接触器实现星三角启动，包括全自动星三角减压启动的电路原理图，供大家学习参考。
见下图：

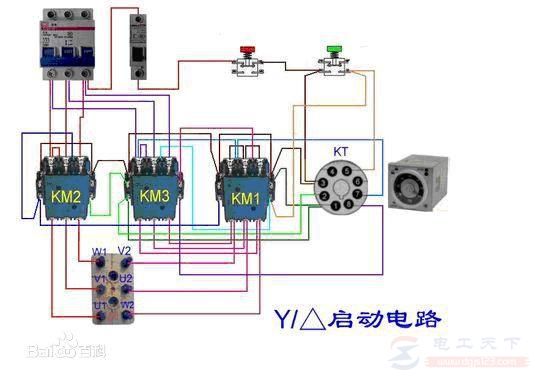

图1，星三角启动

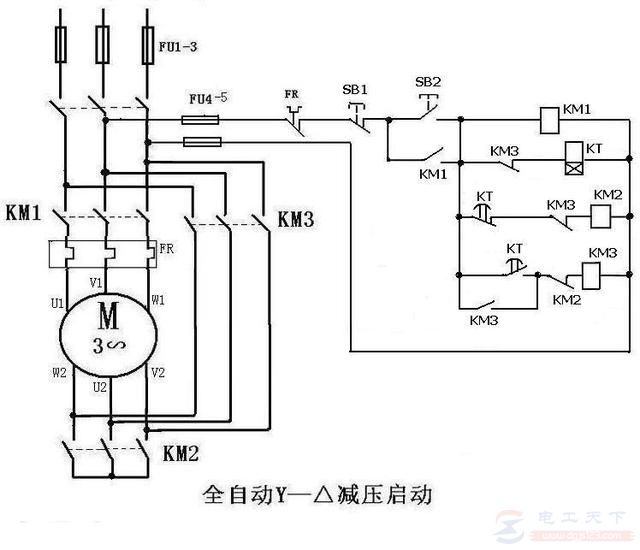

图2，全自动星三角启动
说明：no在电工符号里面代表常开，nc代表常闭。
星三角启动时接触器的选择：
一般接触器分两种情况，作为三角形连接的接触器电流大概选为37*2≈74A，然后查一下产品型号的说明书，选择的型号把74A包括在里面即可。
作为星型连接的接触器其电流应为74/根号三≈43A，同前，将43A包含在选型的范围内即可。
热继电器额定电流和电机额定电流一致，空气开关选100A的即可。
可以采用快速推算接触器的方法，以22kw为例，其额定电流在44a，三角型接触器选择44*1.5是66a，而星型接触器因为启动电流小时间短，可以选择44a相近的接触器，比如50a，这个完全适用于轻型负载。
重型负载的场合，在选择接触器的型号时，再乘以2即得出接触器的型号，一般按照这个方法来选择接触器的型号。虽然相对麻烦一些，但效果还是很不错的。
以上就是接触器星三角启动的简单电路图，希望对大家有所帮助。
