农村住宅房屋保护接地怎么做?农村住宅保护接地措施

电工天下【防雷接地】 编辑:小电工 发布时间:2015-08-10 19:27:45

农村住宅保护接地措施

农村供电系统一般采用TT系统,该系统的优点主要是容易实现用电器的保护接地。

采用TN-S系统的农村供电网络大多是在入户时将一火、一零引入建筑物内,而没有将PE线引入。因此看来,当线路经过漏电保护器后形成了典型的局部TT系统。

采用TT系统或局部TT系统供电的用电器均需做保护接地。但由于安全用电的意识达不到、房屋建造(装饰)时的安装不规范、供电部门没有进行监督检查等原因,造成应有的用电器接地系统(接地极、接地线)都没有安装。而农村的房屋结构是由砖砌成,没有钢筋混凝土基础。

因此,室内用电器的外露可导电部分都是处于悬空状态或经高电阻(用电器与地面的接触电阻)接地状态。当用电器发生漏电故障时,漏电保护器无法进行保护动作,从而使漏电故障持续存在,当人体接触到该用电器时就会产生触电事故。
农村住宅保护接地措施1


上图是人体接触漏电用电器时的情况。

“不是安装了漏电保护器了吗?人体碰到漏电用电器时不会有危险的。”这么说是错的,虽然安装了漏电保护器,但是只有当人体接触到了才会有保护动作,这时人体已经有了麻木、针刺等不适感。又如漏电接触电流较大、漏电断路器选型不正确、漏电断路器产品问题不能工作等原因,这对人体是极其危险的。

另外,近些年来漏电保护器虽然广泛普及应用,但是仍有极个别居民仍然没有安装此类保护装置。这就更加危险了。

既然如此,就必须安装保护接地装置了,下面就几个方面说明一下未能安装保护接地装置的原因。

安全意识问题,总结几点:

1、过于相信漏电保护器本身,上面已介绍了具体原因。

2、用电器本身绝缘性能的提升,现在的家庭用电器大多采用双绝缘防护,降低了漏电机率,同时降低了触电危险。例如原来的冰箱、洗衣机等铁质外壳全都采用了高性能塑料外壳。
也就是说,使用漏电断路器降低了严重触电事故的发生,双绝缘防护又给用电器多了一层防护衣,使得大的触电事故很少发生。居民听不到此类的触电事故,也就渐渐忽略了保护接地的作用。

其次,建筑、装修队伍安装不规范。在农村,建筑、装修队伍都是由村民自己组织成立的,缺乏电气专业知识,仅能安装室内照明灯、插座等线路,对保护接地系统忽视或不知道。

最后,没有供电管理部门的监督、检查,目前没有相关规定要求供电管理部门对这方面进行监督、检查,而只是呼吁、要求各户安装漏电保护器。

另外,安装保护接地系统是要加大房屋建设费用的(这部分费用是可以承受的),当前农村房屋建设的费用不易承受。居民本着能省就省的态度不愿去再花这个钱(当然这也算是安全意识问题,认为:哪有那么多危险,哪有那么倒霉又轮到自己家头上!)。

从上面几点看出,农村房屋的保护接地系统是基本没有实施的。

保护接地的基本作用就是保护(保护人身安全、避免用电器进一步损坏),换句话说就是“防”,它并不是经常处于工作状态的(总是处于工作状态还怎么用电啊!),但它仍然有存在的必要。不能等到真的发生了危险,才想到去实施,那样不仅发生了事故,而且还要增加改造费用。

接地系统的具体实施:

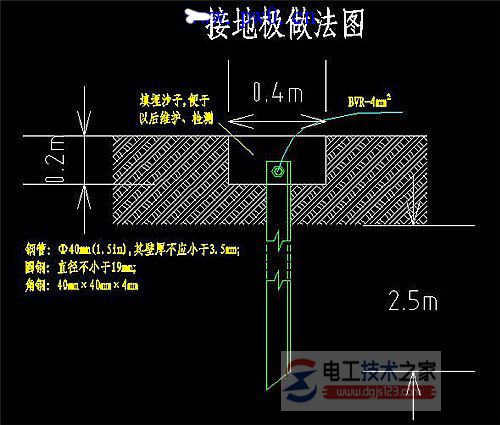

一、在房屋开始建设之初,夯实屋面后,在建筑面范围外打好接地极。接地极设置图如下(须严格按照要求执行):

农村住宅保护接地措施2


接地极的布置可以参照下图:
农村住宅保护接地措施3


上图中,蓝色线为保护接地干线,并在各室内设置等电位联结器,等电位联结器接于保护接地线干线上,并通过保护接地支线与室内的金属门窗、金属管道、三极插座的接地端、灯具的金属外壳相连接。等电位联结器根据需要设置,如有必要单间室内可设置多个,但不宜不设。
等电位联结器如下图所示:
农村住宅保护接地措施4

等电位联结器的设置并不影响室内的美观,其和普通暗装插座相似,为美观起见,可与普通暗装插座并列一起安装。

单房间内保护接地线与等电位联结器和插座、灯具、金属管道等的连接图示:
农村住宅保护接地措施5


等电位的联结非专业人士可能不太清楚,它的作用就是把室内所有的外露金属部分(金属门窗、金属管道等) 与电气插座、灯具上的接地线通过等电位联结器连在一起,使故障时不产生电位差,也就防止了触电。换句话说,就像小鸟站在高压线上一样,因为它的两条腿之间不存在电位差,所以小鸟不会触电。

接地线的安装并不麻烦,电气上的接地线和火线零线一同接入插座或灯具内,金属门窗、金属管道部分单独敷设一根接地支线与等电位联结器相连接即可。

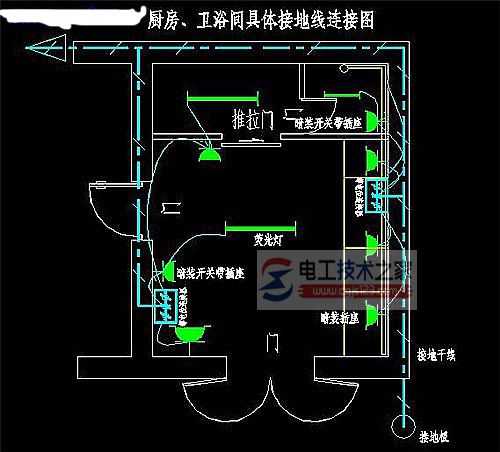

厨房、卫浴间 保护接地(等电位联结)的安装,如下:
农村住宅保护接地措施6

厨房、卫浴间水特别多,属于特别注意场所。像这种地方除金属管道、金属门窗接地外,(电工技术之家 http://www.dgjs123.com)卫浴设备、金属炉灶也需要进行等电位联结。等电位联结器需要根据房屋的具体布置进行安排,多者须装两个或三个。

关于建设费用来说这点是可以承受的,按照北方农村的住房面积(16m×5m)及房屋布局(如上)来计算。需要2.5m接地极两根、住房保护接地干线50m、保护接地分支线(也就是等电位联结线)120m、PVC敷线管30m、等电位联结器4-6个。合计价格基本在600-800元之间。(也就是在原来的基础上多花费600-800元即可完成,以上均按高标准住房计算,大多数的室内插座较少,门窗也多是木制的,不需要进行等电位联结,这样看来费用更少。)

附一张接地系统图:
农村住宅保护接地措施7

室内线路、插座、灯具的选择与安装

线路:主线路采用BVR6mm?电线(尽可能避免用BV电线),分支插座线路根据用电器密集度(有时可能采用排插座进行多用电器用电)和功率确定,最小不得低于2.5mm?。照明灯线不需要太粗,BVR1.5mm?即可。线路安装倒是能够做到PVC电气管安装,但是仅仅是墙壁内。在屋顶上面的线做的像蜘蛛网一样乱乱的。屋顶上的线路也应采用PVC电气管沿墙敷设,避免多年后线路老化、老鼠对线路的损坏引起短路,现在的建筑装修材料多是易燃物,这样极易引起火灾。

插座:插座的安装位置首先满足安全要求。

1、不能过低,现在多为暗装插座,标准要求高度不低于0.3m,但根据农村的情况应不低于1.2m,明装不低于1.5m为好。

2、有孩童的住房均应选择安全防护插座。

3、卫浴间较狭窄的应尽量避免安装插座。

4、插座的数量应根据房屋的基本布局来定,并且应考虑生活水平提高后的需求,争取一步到位,减少二次投资改造费用。

5、尽可能多安装几个插座,减少用排插板的数量,这样对电气火灾有很好的防范作用。
照明灯:对于照明灯的选择是很重要的一部分。

照明灯遵循的基本原则:
1、照度足够但又不宜产生大的眩光,即: 满足生活、学习需要,但又不能给眼睛带来刺激的感觉。

2、尽量做到电能的节约,合理地选择各类型照明灯。

3、灯具的选择应满足安全要求。屋顶装修材料多是易燃物,应采用有防火性能的灯具。灯具上标有一个倒三角里面有个“F”的符号,说明该灯具已经考虑到防火,安装时可以不采取特别措施。否则在易燃物屋顶上安装灯具时应做防火处理。

室内各类照明灯的特点:
1、白炽灯: 这种灯作为室内主要照明已经采用的不多了,但是由于价格便宜、便于安装和易于调光,仍然得在卫生间、庭院、偏房、台灯上使用。这种灯应尽可能的取消使用。采用新型的LED灯代替。

2、日光灯:这类灯采用的较多,光的效能较好、使用寿命长。但是多是使用电感镇流器荧光灯,电感镇流器也是耗电的,偷偷地浪费了电能,应选择电子镇流器荧光灯架。采用三基色灯管,灯管越细越好,功率不宜低于36W。这种灯可满足室内的主要照明。一间房间采用一根36W电子镇流器荧光灯较好。

3、节能灯:也是紧凑型荧光灯,就是把长灯管经过特别处理成螺旋形、H形等,这种灯从节能、寿命方面认知度还是很高的,很多家庭大量使用。很多经济条件较高的家庭采用精装修手段,在一间室内安装大量的小功率节能灯。虽然满足了美观,但是无论是在节能方面还是对电能质量的影响都是很不好的,应尽可能避免这样。

4、LED灯:这种灯作为新兴光源,在价格上较贵,使用寿命上还不宜确定。但是要比白炽灯好的多。随着电子技术的发展,其使用寿命将会大大提升,价格也会有所下降。目前作为替代白炽灯是完全可以的,其节能效果也是很好的。

通过上面的了解我们可以知道各类灯的大致使用位置:
1、卧室、客厅:采用电子镇流器荧光灯或节能灯一盏(36W)
2、吸顶灯(单端荧光灯,电子镇流器荧光灯的一种,有塑料外壳,比较美观,光线柔和)两盏(32W)。
3、厨房:吸顶灯一盏或两盏(32W),根据面积而定。
4、卫浴间:面积较大或有排气扇可采用吸顶灯,面积较小须采用防水灯具。
5、庭院:节能灯,根据面积确定。
6、偏房:日光灯或节能灯。
7、室外厕所:采用声光控开关控制,LED灯。
8、调光台灯:LED灯。
