电源系统

据悉本基站的交流电力线采用低压架空电力 线从附近村庄的变压器引入，无专用变压器；线 路支撑杆在变压器和靠近基站的地段采用钢筋混 凝土杆，其余采用木质杆 。因为本基站采用的 是公用市电系统供电且离基站较远，为减少电气 事故，故基站交流配电系统应采用TT系统的接 地方式。

据调查由雷电波沿架空电力线侵入室内造成 雷电事故的事件占总雷害事故的70%以上。故对 配电系统应重点防护。

在山区，低压架空电力线经常会遭受直击雷侵入，应使用直径8mm以上的钢绞线在架空电力 线上方1m处同杆架设避雷线，其垂度应与电力 线一致。为减少成本，避雷线（除终端杆处）应 设在靠近变压器和基站的200m处，且每个支撑 杆应分别接地，其地网的接地体宜设计成辐射形 或环形。

根据GB 50057-94的有关规定，低压架空线 在入站处应改换一段埋地金属铠装电缆或护套电 缆穿钢管直接埋地引入（考虑电缆金属外皮、钢 管能对入侵的雷电流起很大的分流泄放入地的作 用），其埋地长度应为

当埋设有困难时，可适当减少电缆埋地长 度，但不应小于15m。在电缆与架空线连接处尚应装设氧化锌避雷器。避雷器、电缆金属外皮、 钢管和绝缘子铁脚、金具等应连在一起接地。
低压电力电缆在进入基站处必须做等电位连 接，电缆金属外皮、钢管均应连接到入户设施接 地母排上；电缆芯线对地加装电源防雷器.因为电 源接地制式为TT接地，故当防雷器安装在RCD的 电源侧时，连接方式为“3+1”；当防雷器安装在 RCD的负荷侧时，连接方式为“4+0”接地线连 接到防雷器专用接地母排上。（见图一）

移动基站电源防雷器 最大通流容量指标的选 取应参照表3执行。

电源防雷器的电压保护水平应小于 220/380V三相配电系统中各种设备的绝缘耐冲 击过电压额定值。

因为移动基站为无人值守，作为电源防雷器 的过电流保护装置的空气开关跳闸后一般不能及 时发现和恢复，故第一级交流防雷器应使用具有遥 信接口的防雷箱，并通过基站环境监控系统将其 状态传回监控中心。

移动基站电源浪涌保护器的最大通流容量


天馈系统

铁塔上架设的馈线及其它同轴电缆金属外 护层应分别在天线处、铁塔中部、离塔处以及机 房入口处外侧就近接地；接地连接线应采用截面 积16mm2的绝缘多股铜线；机房入口处馈线的 接地线连接到入户设施接地母排上。

室外馈线走线架始末两端必须接地。但不 与室内走线架相连通，铁塔处与铁塔金属搭接件 就近连接，机房馈线入口处与入户设施接地母排 相连。

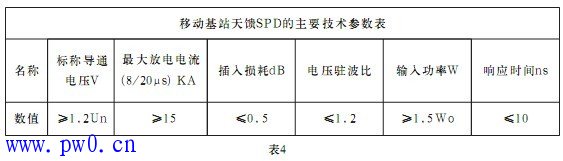

因为本基站处于多雷区，故需要对每条馈 线的芯线加装天馈防雷器，接地线连接到防雷器专用 接地母排上。移动基站的馈线防雷器选用的主要技 术指标如表4.

其他如特性阻抗、接口形式和工作频率等 应满足天馈系统要求。


通信系统

据悉通信线路采用带金属加强芯的护套光 缆；架空光缆与架空电力线同杆架设，间距应为 不少于0.6m,在机房入站处与低压电力电缆利用 沟槽同沟埋设。位于电力电缆的下方，埋深应根 据地面土壤的厚度。
通信线缆与电力电缆的间距应符合GB 50343-2004中表5.3.3-2的规定。如表5

采用光纤进行通信能有效防止雷击，因为 光纤主要由玻璃纤维组成，对雷电电磁脉冲是不 起电磁感应作用的，故只需将金属加强芯在埋地 的两端就近接地。光缆的金属加强芯和光缆终端盒内与入户设施接地母排相连，接地线截面积宜 不小于35mm2。

进入机房的其它信号线路如HDSL、双绞线 和PCM等屏蔽层两端应就近可靠接地。并对 HDSL、双绞线和PCM等空线对做就近接地处理。 在机房入口处分别与入户设施接地母排相连。

监控系统

监控系统设备信号接口与通信系统接口相连 时，监控设备信号接口的接地方式应与通信系统接 口的接地方式一致。各种监控线缆应采用屏蔽电缆或穿钢管，电缆屏蔽层或钢管两端必须接地。

监控的前端设备应在支撑杆上避雷针的保 护范围内，各种设备的端口处应相适应的 防雷器,标称放电电流均不少于3KA,机房外的 防雷器就近接地，机房内的防雷器接地线连接到 防雷器专用接地母排上。

使用的防雷器需要有信息产业部的检测报 告，这里推荐几家著名的防雷器防雷产品生产厂 家。国内的有中光、盾牌、欧地安等；国外的有 DEHN、PHOENIX、Citel等。

电源防雷器 连接线和接地线选择见表6。

使用模块式防雷器 时，引接线长度应小于 1m，防雷器 接地线的长度应小于1.5m。

使用箱式防雷器 时，引接线和接地线长度均 应小于1.5m。

防雷器 的引接线和接地线，必须通过接线端 子或铜鼻子连接牢固，防止雷电流通过时产生 的线芯收缩造成连接松动。铜鼻和缆芯连接 时，应使用液压钳紧固或浸锡处理。

信号防雷器接地线应用6 mm的多股绝缘铜 导线。
