电表接线时三相电源输送的配线方法
来源:电工天下时间:2020-07-30 11:40:43 作者:老电工手机版>>
有关电表接线的问题,在三相四线制中,三相电源输送的配线方法是什么样的,不同的接线方式有哪些区别,一起来了解下。

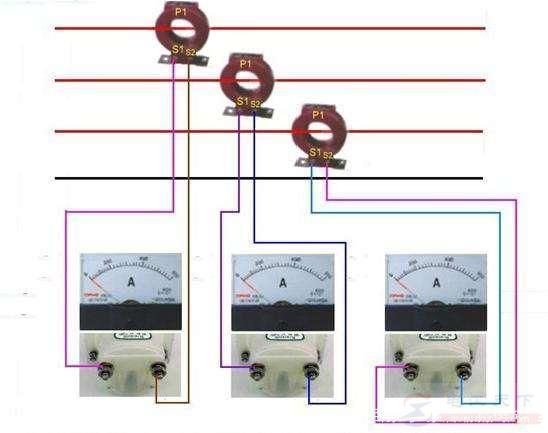

电表接线时三相电源输送的配线方法
1、三相四线制
三相四线制是指有A、B、C、N,其中,N线是中线,也称作零线。
N线是用于从380V相间电压中获得220V线间电压,有些场合可用来进行零序电流检测,以便实现三相供电平衡的监控。
A线用黄色,B线用蓝色,C线用红色,N线用褐色,PE线用黄绿色。
2、单相三线、三相四线及三相五线的区别
单相双线:1根火线1根零线
单相三线:1根火线1根零线+1根地线
三相四线:3根相线1根零线
三相五线:3根相线1根零线+1根地线
单相电表,主要计量的是220V电压的单根火线的“耗电量”,主要用在城镇居民用电,照明用电。
三相电表主要计量380V电压的三根火线的“耗电量之和”,多用在关口电能计量,工矿商业企业等大的用电单位,一般都在高压线路中。
根据使用场合的不同一般需要有3线,4线和5线几种方式:
三线:根火线(没有零线N和接地线PE)
四线:3根火线+1根零线N (TN-C系统)
五线:3根火线+1根零线N+1根接地线PE (TN-S系统)
以上就是电表接线时三相电源输送的配线方法,以及不同接线方式的区别,希望对大家有所帮助。
