家用单相电表的接线说明

来源:电工天下   编辑:小电工发布时间:2020-06-21 12:30:53

有关家用单相电表的接线方法,一般在电表的说明书上,都会有标有电表的接线图,家用单相电表怎么接线,一般按照图示对电表接线就可以,有需要的朋友参考下。

家用单相电表的接线方式

在电表的说明书中,三线的分火线零线与地线,四线的多出一条线,用来接电容。

单相电表的正常接线:火线从1端子进2端子出,零线接在3、4端子。

如下图:

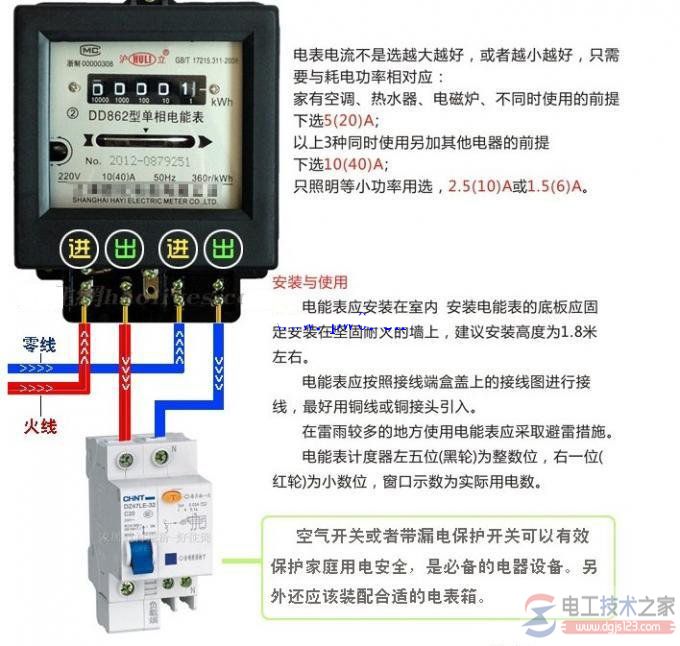

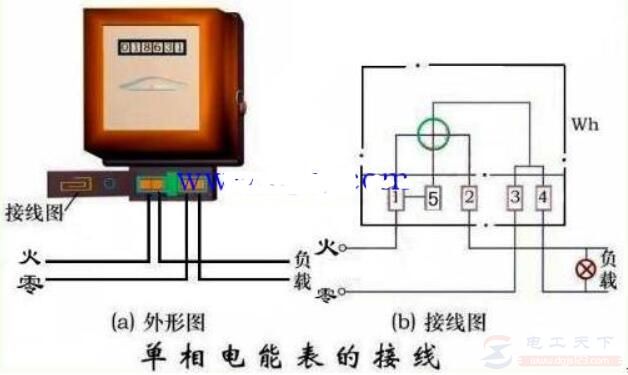

家用单相电表的接线说明

1、一般国产单相电能表,不管是哪一种型号的电表,一般接线方式为:1,3进线;2,4出线。

2、单相智能电能表的接线:打开接线盒盖,看到四个体积较大的接线端子(其他如集抄接口、脉冲输出、通讯接口等接线端子体积较小);从左至右按1,2,3,4编号,按上述方法连接。

单相电表的进出线怎么接线:

电表进线口共有4个线口,面向电表,从左边数第一根线和第3根是从电杆处的线,入线,第2根和第4根是经电表输岀线,所谓1,3,进,2,4岀,一般折开电表接线处盖,上面总标有1234四个数字,只要记住1,3,进,2,4岀即可。

以上就是家用单相电表的接线方式,希望对大家有所帮助。
