单相电表进出线均接220V是否正常

有关单相电表的接线问题，在单相电表的进线与出线口均是220V电压，这样的接线方法正常吗，居民使用的单相电能表的工作电压是220V电压，究竟应该怎么来正确接线，电工天下小编带大家来了解下。

单相电表的进出线电压大小

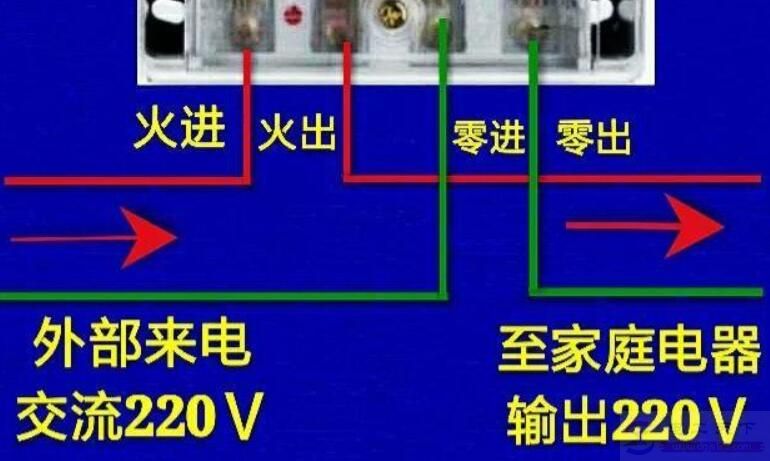

一个单相电能表的接线图：

图1，家用单相电能表的接线图

从上图中可知，单相电表的进线与出线均为200V电压是正常的。

在220v单相线路中，进表线和出表线均为220v，用万用表测量电压值220v为正常。

目前，国家电网实行的三相四线或三相五线制供电系统，线电压为380V，有两根相线(火线为380V，相电压→即一根火线与一根零线为线电压的√3=220V)。

供电变压器的低压侧采用星形Y接法，在星形接法的中性点引出一个电线称为零线，用英语字母N表示。

总结：

居民使用的单相电能表的工作电压是220V电压，这是电表的正常工作输出电压，220V是指电能表的额定工作电压。

注意，一块220伏的电能表，只能接入一火一零的单相电源中使用。

单相电的电压允许的最高值

三相电压允许最高值与三相电器的耐受电压值有关，设备额定最高电压允许上浮10%是安全的，相电压232V，线电压420V以下。

普通居民电压标准是单相、交流50HZ，220V；对居民用户，国家规定电压偏差允许值为+7%，-10%；电压波动允许值为2.5%；电压偏差和电压波动从电力术语上是二个概念；电压偏差是长期的电压偏离额定值的情况，电压波动是电压快速变化偏离额定值的情况；电压偏差的重点是“偏差”，电压波动的重点是“波动”。

电压波动值（Vt）是电压调幅波中相邻两个极值电压均方根值之差，以额定电压的百分数表示；Vt的变化速度应不低于每秒0.2%。

以上就是单相电表进出线都接220V是否正常的问题解答，希望对大家有所帮助。
