日光灯电子整流器好坏的判断方法
来源:电工天下时间:2020-02-29 15:09:48 作者:老电工手机版>>
如何判断日光灯电子整流器的好坏,有什么标准,电子镇流器的常见故障一般是震荡管损坏,阶振电容损坏,和滤波电容漏电,一般使用万用表测试整流管。
一、日光灯电子整流器的好坏
电子镇流器的输出有四根接线,有两根是串在一个电容器的两端的,另外两根就是电压输出端,如果电压输出端没有高频交流电压输出,就是有故障了。
电子镇流器的常见故障一般是震荡管损坏,阶振电容损坏,和滤波电容漏电。
电子整流器,无非是将交流通过整流管整流而已,使用万用表是可以测试整流管的。
电子镇流器,是由电子元件组成的,分别测试各个电子元件就可以。
二、如何维修日光灯电子镇流器
在获知日光灯电子镇流器的故障之后,应该如何维修?
1、根据故障现象判断
曾出现爆炸声音,多为短路,通常在这种情况下,三极管会损坏,铜箔可能也会部分缺失,整流二极管也可能受损。灯丝发红但灯管不启动,多半是谐振电容击穿。亮度下降启动困难,最后完全无法点亮,很可能是滤波电容坏了。
2、拆开检查
如果有明显损坏(比如三极管炸裂,铜箔烧断,电阻烧焦等),多为短路性故障,检查震荡部分。
无明显损坏,直接用万用表测量谐振电容,如果击穿,更换即可。
电子镇流器最常见的故障是:开关管损坏,谐振电容损坏,滤波电容损坏,只要将电子镇流器打开,用万用表检查以上原件,不难查出故障元件,换新后即可使用。
三、日光灯镇流器的位置
日光灯的镇流器在灯管两端的上方或环形灯管圈内的右下方,有些日光灯的镇流器会有遮挡物所遮挡(铁皮)。

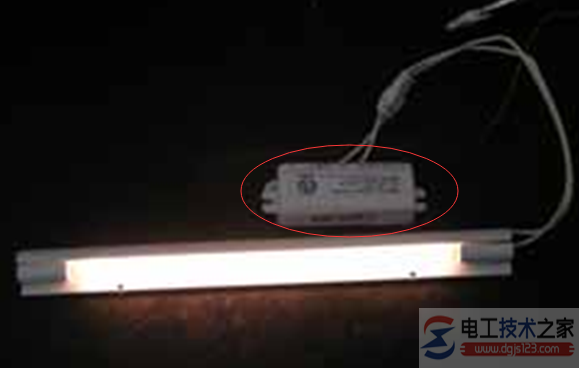

图1示镇流器位置即在灯管上方,红色椭圆圈处,长方形状。
图2示镇流器位置在环形灯管圈内的右下方,即红色椭圆处。
补充:镇流器,它是可以产生所需照明的电子设备,因为采用了电子技术驱动电光源。而现代日光灯越来越多的就是用的电子镇流器,拥有轻便小巧的优点,通过电源逆变过程使日光灯可以使用直流电源。
