一文看懂日光灯的点燃过程
来源:电工天下时间:2020-05-30 09:13:09 作者:老电工手机版>>
有关日光灯的小知识,介绍了日光灯的点燃过程,日光灯在通电后到发光的瞬时过程中,日光灯、镇流器、启动器及灯管中的氖气、荧光粉等都经历了哪些变化,一起来了解下。
日光灯的点燃过程
在上一节介绍了日光灯的构造,这一节介绍下日光灯的点燃过程,来了解下日光灯是如何启动并发光的。

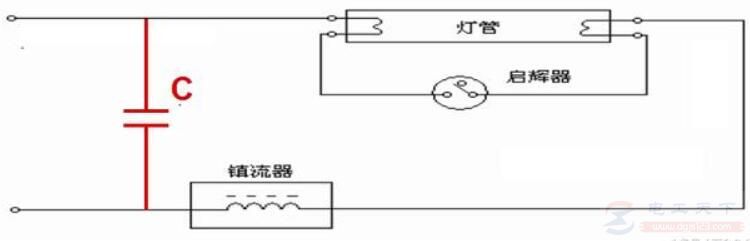

图1,日光灯的结构
1、闭合开关
电压加在启动器两极之间,灯管内的氖气放电发光发热使动触片与静触片接触,此时电路被接通,日光灯的灯丝与镇流器中有电流通过。

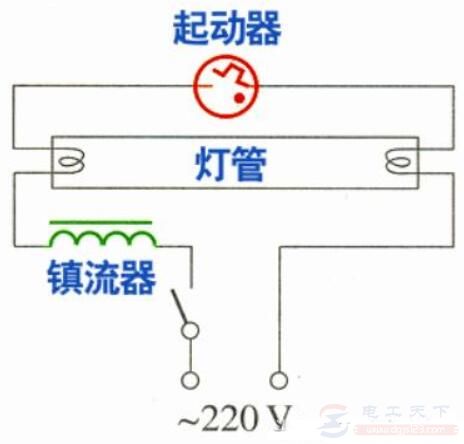

图2,日光灯的接线
2、电路接通
在电路接通后,日光灯的启动器中的氖气停止放电,动触片冷却后收缩,两个触片分离,电路被断开。
3、导通发光
在电路断开的瞬间,镇流器中的电流急剧减小,产生一个很高的自感电压,其方向与电源电压方向相同,两个电压叠加在一起后形成一个瞬时高压,灯管中气体被瞬时电压击穿,日光灯的灯管导通发光。
图3-4,日光灯的发光过程
日光灯开始发光后,交变电流通过镇流器线圈,线圈中会产生自感电动势,并一直阻碍着电流的变化,此时镇流器起到降压限流的作用,以保证日光灯的稳定发光。
以上就是日光灯的点燃过程,以及日光灯可以持续发光的原理分析,希望对大家有所帮助。
