【图】日光灯电路图与维修方法图解

一个日光灯电路图，电子荧光灯的电路图，日光灯出现故障时的检查与维修方法，注意判断电子荧光灯电压、启动电阻是否损坏、荧光灯电路板是否有问题等。

一、日光灯电路图与维修方法

电子荧光灯的原理都是一个高频振荡电路，接线都是220V入。2线出，2线电压线为40-60V交流的样子。只要有这输出电压，说明电路基本就是好的。

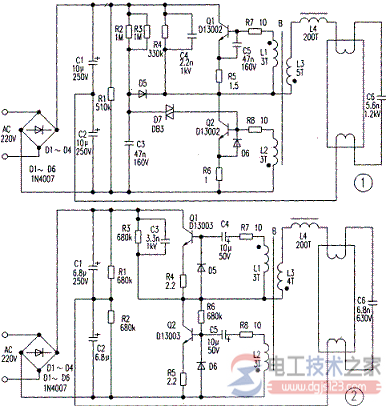

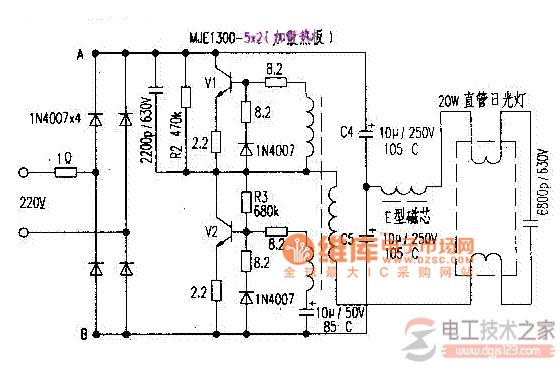

上图的电子荧光灯的C5与C6可以看成就是普通荧光灯启辉器里面的电容。电感L4就是普通荧光灯里面的哪个大的镇流器(线圈的，在铁芯上)，这里只做产生大的反势电压，而普通的还有限流作用。

另外，电子荧光灯电压低了，频率成了高频，也就不会有闪，保护眼睛。高频下电压不要很高也可以点亮灯管的。所以L4就不必做得很大，省下了不少的铜线成本。也不怎么耗电，这就是省电的地方了。

这里有个电容易坏，串在灯管的灯丝上面的。小的灯管多用的是222的电容。大点的用了682的(6.8N)。这电容用得太大了，会起动慢或不起动荧光，只有二边灯丝有光的。要是换板时这个电容有时要换掉，改成大小合用的。大的话电流也就过得大，灯也就光亮些，可能易坏灯管。也有可能不能起荧光。太小灯就不够亮，有时也起动不了的。这个电容最好用BBC电容，耐压1000V的。

另有个启动电阻易坏的，上图2是680K。很多电路都是680K的。图1是二个1M的，也就是500K。 再就是二个13002的三极管，小功率的用13001与13002与13003等。大的用13005与13007等。大的可以换小的。注意脚位，有的管是一样的，脚位有不同的，可能是生产厂家乱做出来的吧。

上图的L4是个电感，在板上面为个最大的带方型磁芯的。

上图的L1 ，L2，L3是个变压器，是用个圆型的磁芯，带皮的小线圈了几圈而已，一共三根线。

所有的荧光灯电路板差不多都可以代换的，只要做小小的改动就行了，好的荧光灯就是管用是大，像13005，电感也大点，450V耐压电容也好点，有的用二个250V耐压的电容。启动电阻用的功率也大点。

二、双控开关、三控开关及日光灯接线图

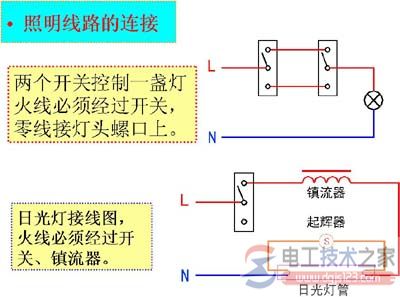

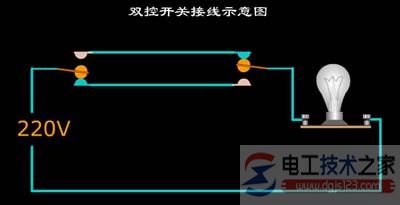

双控开关接线图：

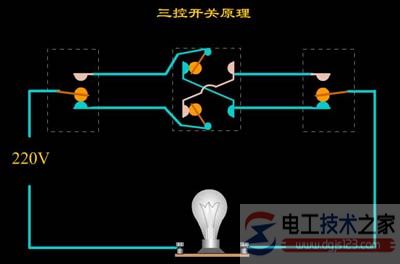

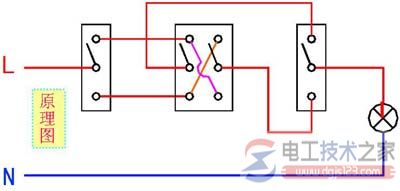

三控开关接线图

日光灯接线图：

附，日光灯的工作原理

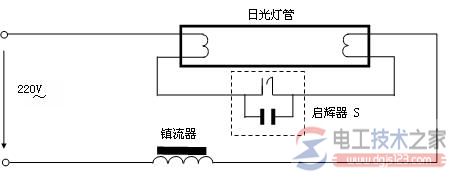

简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图。

日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。镇流器是一个带有铁心的电感线圈。启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。

当接通电源时，由于灯管没有点燃，启辉器的辉光管上(管内的固定触头与倒U形双金属片之间)因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。灯丝因有电流(启动电流)流过被加热而发射电子。

同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。在此瞬间，镇流器产生的较高感应电压与电源电压一齐(约400--600V)加在灯管的两端，迫使管内发生弧光放电而发光。灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。

三、荧光灯接线图

1、单管荧光灯照明线路

单管荧光灯照明线路由灯管、开关、镇流器、启动器组成，如图8所示。

图8，

2、多管荧光灯照明线路

1)双管荧光灯照明线路

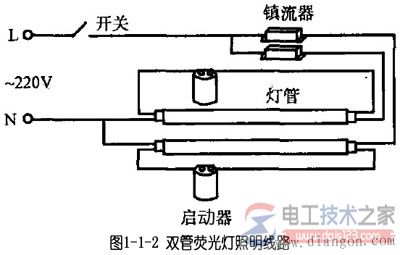

双管荧光灯照明线路如图9所示。在某些场合需要提高照明亮度，单管荧光灯不能满足要求时，需采用双管荧光灯照明，双管荧光灯照明线路是两个单管荧光灯照明线路的组合。

图9

2)三管荧光灯照明线路

图10

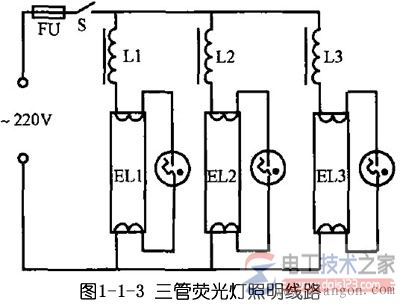

三管荧光灯照明线路实际上是单管荧光灯照明线路的组合。不同之处是它用一个总开关控制各支路单管荧光灯的电源。镇流器、启动器、灯管和灯座的选用应与单管荧光灯相匹配，只要接线正确，接通电源后灯管就能点亮。三管荧光灯照明线路如图10所示。
