二只单联开关控制二盏灯的接线方法

来源:电工天下时间:2020-05-31 09:46:12 作者:老电工手机版>>

在电灯的接线操作中,可用到的开关包括单联开关、双联开关等,这里介绍一种二只单联开关控制二盏灯的接线方法,多只单联开关可以控制多盏灯,一起来看下具体的接线方法。

两只单联开关控制两盏灯的方法

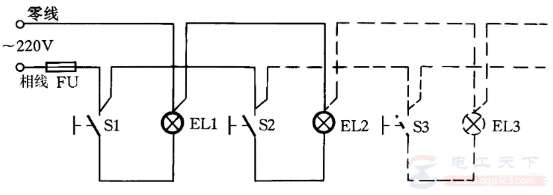

两只单联开关控制两盏灯,在接线时可以下图中实线部分联接,多只单联开关控制多盏灯,可参照同样方法联接,如下图中虚线:

二只单联开关控制二盏灯的接线方法

图1,两只单联开关控制两盏灯

以上就是用两只单联开来控制两盏灯的接线方法,希望对大家有所帮助。
