阻值固定电阻器外形和结构说明

来源:电工天下时间:2021-11-18 13:17:46 作者:老电工手机版>>

阻值固定电阻器

电阻器主要由具有一定阻值的材料构成,外部由绝缘层包裹,电阻器两端的引线用来与电路板进行焊接。为了便于识别,一般在绝缘层上标注有该电阻器的阻值。

阻值固定电阻器一般按照结构和外形分为碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、合成碳膜电阻器、玻璃釉电阻器、水泥电阻器、排电阻器、熔断电阻器及实心电阻器。

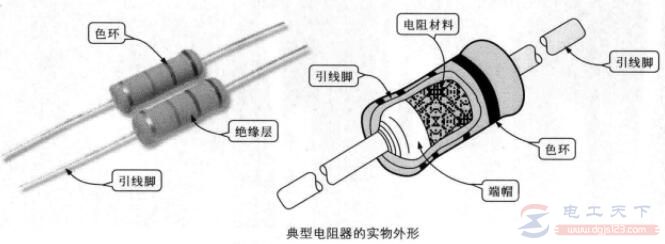

下图为电阻器的外形和内部结构。

阻值固定电阻器外形和结构说明

阻值固定电阻器外形和结构说明

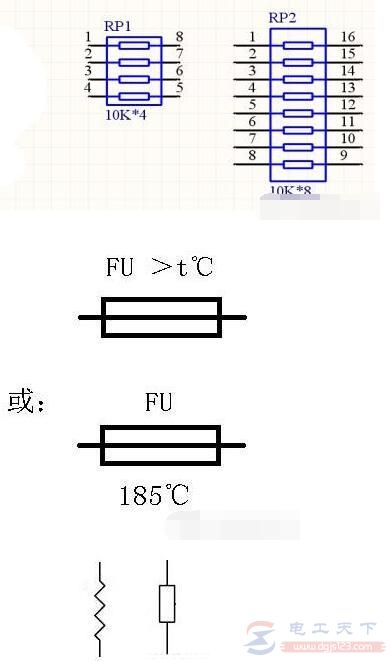

固定阻值电阻器的电路符号,如下图:

阻值固定电阻器外形和结构说明

阻值固定电阻器外形和结构说明
