单相线路有三根线的原因

来源:电工天下   编辑:小电工发布时间:2020-03-22 10:13:39

有关单线线路的接线问题,为什么单相线路会接三根线,不是三相线路才会接三根线吗,家里的三脚插座,配电箱内的进线都三根线,难道也是单相线路吗,一起来学习下吧。

单相线路接三根线的原因

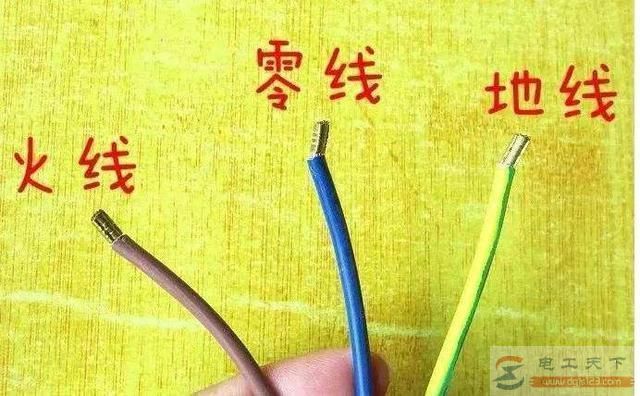

单相电路的三根线分别为:相线(火线)L,零线N,接地保护线PE(简称地线)。

单相线路有三根线的原因

1、火线

火线是从发电机或者变压器出来的带电流的线,正常情况下它是有电流的,是很危险的物体。

2、零线

零线是由发电机或变压器二次侧中性点(N)引出的线路,与相线(L)构成回路,对用电设备进行供电。

主要用于工作回路,从发电机和变压器中性点引出并接地的主干线。

正常情况下,家居里的零线是没有电流的,是比较不危险的物体。

3、地线

地线,又称为接大地保护线。

地线(PE): 不用于工作回路,只作为保护线。

利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地。

注意,从变压器中性点接地后引出主干线并每间隔20-30米重复接地

因此,在正常情况下,它也是没有电流的,属于不危险物品。

说明:地线在电器设备正常的情况下,不会有作用,它只在用电设备外壳发生漏电(指电流)时将电流引入大地。

目前,一般家用的吸顶灯,有电子整流器的一般会有三根线。

以上分析了单相线路有三根线的原因,希望对大家有所帮助。
