一种限位器的接线方法
来源：电工天下时间：2022-06-02 14:24:49 作者：老电工手机版>>
限位器在工厂和企业中应用很广泛，车间安装的行车、吊葫芦的起重电动机上，一般需要安装保护限位装置，在电动机通电后，可以避免人为操作失误或接触器触点粘连或铁芯极面脏而不释放造成超上限或超下限工作。
下面介绍一种常用限位器接线方法，这种限位器主要用于行车的上下电动机限位。当吊钩高于限制位置时，可以使电动机自动断开电源。
一般断开主电机电源线，而不是用控制线控制接触器通断电动机停止限位，其优点是当接触器触点熔在一起不能断开时，限位器同样可以起到保护限位的作用。
接线方法如图：

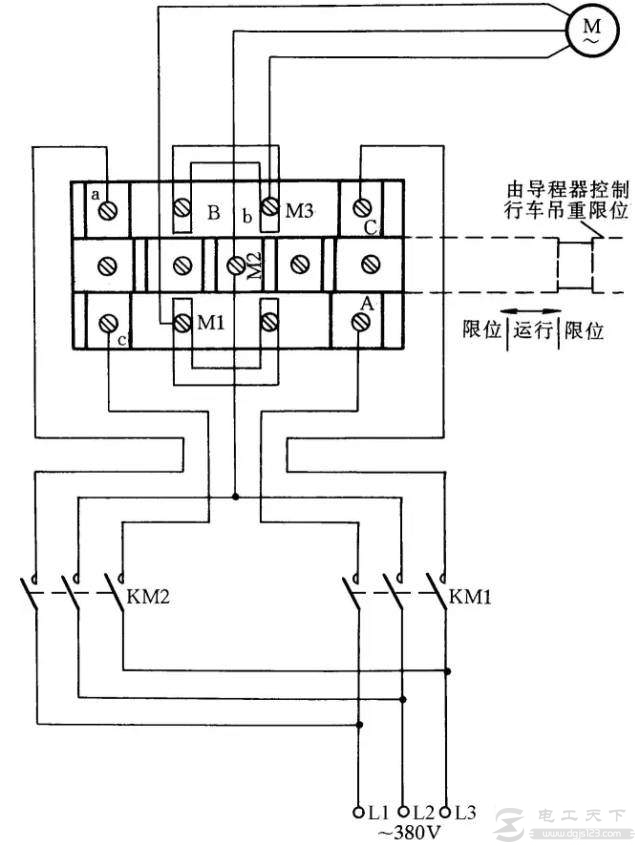

图1：限位器接线方法
