交流反馈与直流反馈的区别与判断方法

来源:电工天下   编辑:小电工发布时间:2021-07-20 09:00:58

有关交流反馈与直流反馈的区别与判断方法,交流反馈,反馈信号中只包含交流成分,直流反馈,反馈信号中只包含直流成分,如何判断直流反馈与交流反馈,区分直流反馈和交流反馈的方法等。

一、交流反馈与直流反馈

交流反馈:反馈信号中只包含交流成分。直流反馈:反馈信号中只包含直流成分。主要取决于反馈通路。

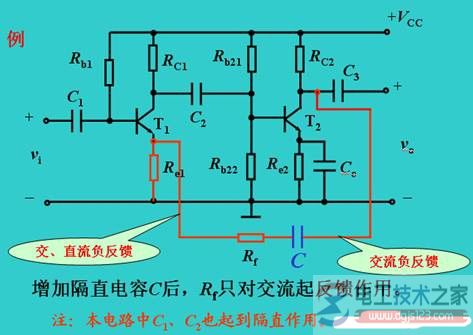

交流反馈与直流反馈的区别

交流反馈与直流反馈

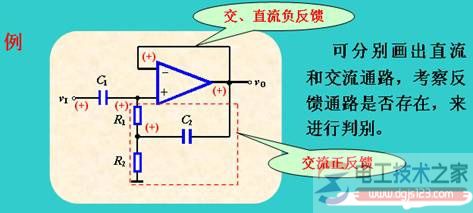

交流反馈与直流反馈的区别2

二、如何判断直流反馈与交流反馈

反馈信号中只有直流而无信号(交流成份)称为直流反馈反馈信号中只有信号而无直流称为交流反馈。直流负反馈可以稳定放大器的工作点,交流负反馈可以改善放大器的性能 。直流反馈和交流反馈的判断方法。判断反馈信号成分首先要找出反馈元件,看反馈信号能否通过。

按反馈的信号极性分类,反馈可分为正反馈和负反馈。

若反馈信号与输入信号极性相同或同相,则两种信号混合的结果将使放大器的净输入信号大于输出信号,这种反馈叫正反馈 。

正反馈主要用于信号产生电路。反之,反馈信号与输入信号极性相反或变化方向相反(反相),则叠加的结果将使净输入信号减弱,这种反馈叫负反馈放大电路和自动控制系统通常采用负反馈技术以稳定系统的工作状态。

三、什么是反馈,什么是直流反馈和交流反馈

输出信号通过一定的途径又送回到输入端被放大器重新处理的现象叫反馈。

如果信号是直流则称为直流反馈,是交流则称为交流反馈,经过再次处理之后使放大器的最后输出比引入反馈之前更大则称为正反馈,反之,如果放大器的最后输出比引入反馈之前更小,则称为负反馈。

四、直流负反馈和交流负反馈对电路的影响

了解两种负反馈起什么作用,才能理解有什么影响。

直流负反馈:主要是通过电子电路控制电流,使输出电流稳定,维持电器正常工作;

交流负反馈:主要是通过电子电路控制电压或者输出信号,抑制噪声或者稳定电压输出。

在直流放大电路中,将放大器的输出信号经过能通过0频率信号的元件,反馈到信号的反向输入端,实现信号的直流负反馈。直流负反馈可以改变放大电路的直流放大率、改善放大器的稳定性和线性度等。

而交流负反馈是在放大电路中,将放大器的输出,经过不能通过直流信号的元件,反馈到信号的输入端实现的。交流负反馈可以改变放大电路的交流放大率、改善放大器的稳定性和线性度等。

直流负反馈即存在于直流通路中的反馈,交流反馈即存在于交流通路中的反馈,在负反馈中,交流负反馈居多。

负反馈对电路的影响的几个方面

1、提高放大电路的稳定性,减小增益。

2、抑制反馈环内的噪声干扰。

3、对输入输出电阻的影响。(电压并联负反馈:输入输出电路均减小。电压串联负反馈:增大输入电阻减小输出电阻。电流并联负反馈:减小输入电阻增大输出电阻。电流串联负反馈:使输入输出电阻均增大)。

4、减小非线性失真。

五、如何区分直流反馈和交流反馈

区分直流反馈和交流反馈

【相关知识】:直流反馈和交流反馈的定义、直流通路和交流通路等。

【解题方法】:分别画出直流通路和交流通路,仅在直流通路中存在的反馈称为直流反馈,仅在交流通路中存在的反馈称为交流反馈。

【解答过程】:仅在直流通路中存在的反馈称为直流反馈,仅在交流通路中存在的反馈称为交流反馈。分析电路时要注意反馈网络中有无电抗元件(如电容等),并注意其接法,分清反馈是在什么工作状态下起作用,从而分清直流反馈和交流反馈。

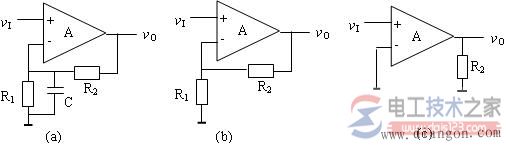

如图2(a)所示电路中,已知电容C对交流信号可视为短路,因而它的直流通路和交流通路分别如图(b)和图 (c)所示,可见图2(a)电路中只引入了直流反馈,而没有引入交流反馈。

直流反馈和交流反馈的区分1

图2 直流反馈和交流反馈的区分(一)

(a)电路 (b) 直流通路 (c) 交流通路

而在图3所示电路中,电容C对直流量相当于开路,即在直流通路中不存在反馈回路,故电路中没有直流反馈。电容C对交流量相当于短路,R2将集成运放的输出端与反相输入端相连接,故电路中引入了交流反馈。

直流反馈和交流反馈的区分2

图3 直流反馈和交流反馈的区分(二)

小编总结,以上重点介绍了交流反馈与直流反馈的概念,交流反馈与直流反馈的区别,直流负反馈和交流负反馈对电路的影响,以及区分直流反馈和交流反馈的标准与方法,帮助大家了解直流反馈和交流反馈的相关知识。
