一例太阳能杀虫灯的电路原理图
来源：电工天下时间：2021-07-27 09:53:40 作者：老电工手机版>>
太阳能杀虫灯使用的黑光灯，这种灯发出的光大部分为人眼看不到的波长为330～400纳米的紫外光，而不是这种灯能发出黑色光，这里介绍下这种太阳能杀虫灯的工作原理。
太阳能杀虫灯的电路原理图
以下是这款杀虫灯的电路原理图：

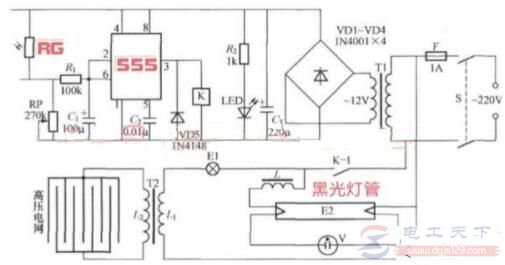

图1：杀虫灯电路原理图
上图为一个使用220V交流电的杀虫灯电路图，太阳能杀虫灯电路图与之相似，但是其供电部分是由太阳能电池板和蓄电池组成的。
555时基电路及光敏电阻RG构成一个光控开关电路，白天光控开关电路不工作，继电器K的触点K-1断开，故高压电网及黑光灯管无电不工作。晚上，光控电路开始工作，K的触点K-1闭合，高压电网及黑光灯管得电工作。
在夜间活动的昆虫具有趋光性，其眼睛对波长为360纳米左右的紫外光最为敏感，便会飞向紫外光源，而该紫外光源安装在高压电网中，当昆虫飞向紫外光源时便会触及高压电网，就会遭到电击而死亡。

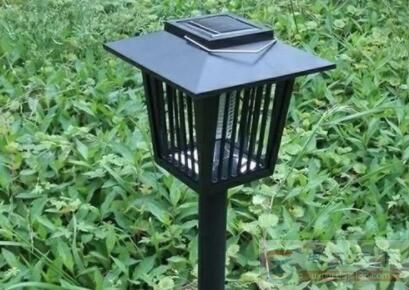

图2：太阳能杀虫灯
这种太阳能杀虫灯采用锂电池或小型铅酸电池供电，高压电网所需的高压由三极管振荡电路产生，而图1电路的高压是由220V交流电压升压产生的。

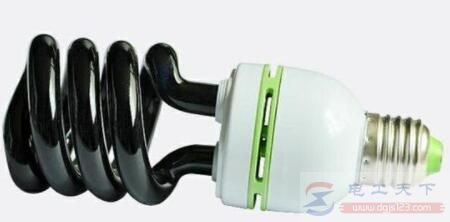

图3：黑光灯
上图为一种常用的黑光灯，灯管为黑色，通电后发出的紫外光对昆虫有很强的诱惑性。
