一个基于555制作的声控延时电路
来源:电工天下时间:2021-07-31 11:17:39 作者:老电工手机版>>
在电工日常工作中,经常会碰到555时基电路,也会尝试用555设计一些小电路,这里分享一个基于555制作的声控延时电路,实现用声音控制延时通断,一起来了解下。
用555制作的声控延时电路

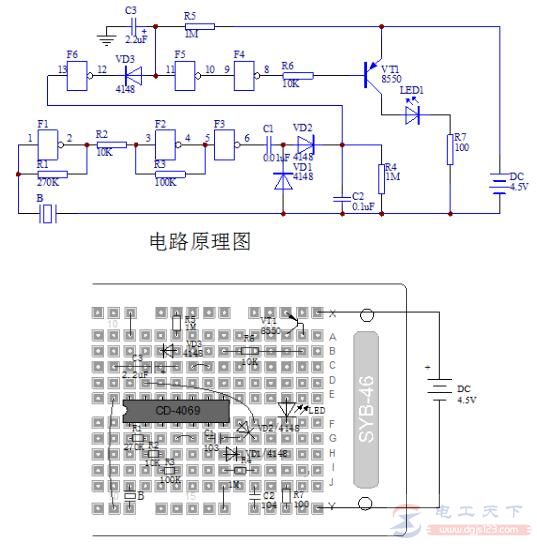

以下是电路原理图:
蜂鸣器接收到的声音信号经F1、F2、F3组成的三级放大电路进行放大。放大后的信号经VD1、VD2倍压整流,在电阻R4上产生正电压,正电压经过F6反向后触发F5、F4组成的触发电路。延时时间的长短由R5或C3的数值决定。
正常时F6输出高电平,VD3反向截止,R5对C3充电,使F5输入端为高电平,此时F4输出高电平,VT1截止,LED不亮。当接收到声音信号时,R4上端为正,F6输出低电平,VD3导通,C3经VD3迅速放电,此时F4输入端变低电平,F5输出低电平,VT1导通。LED发光。
当R4上正电压消失后,F6复原输出高电平,VD3截止,R5对C3再次充电,当C3上电压上升到一定的数值,F5、F4反向输出高电平,VT1截止,延时过程结束。
