一文看懂声控LED旋律灯的工作原理

来源:电工天下   编辑:小电工发布时间:2022-01-15 07:14:25

声控LED旋律灯工作原理

声控LED旋律灯由二级放大电路进行驱动控制,一般可以接5个∽6个高亮度彩色LED灯。

该电路的工作过程:当有音乐响起或者其它声音响起时,发光LED灯随着音乐或其它声音的节奏闪烁起来,这种电路通过声音达到控制灯光的目的,实现音乐与灯光的完美结合。

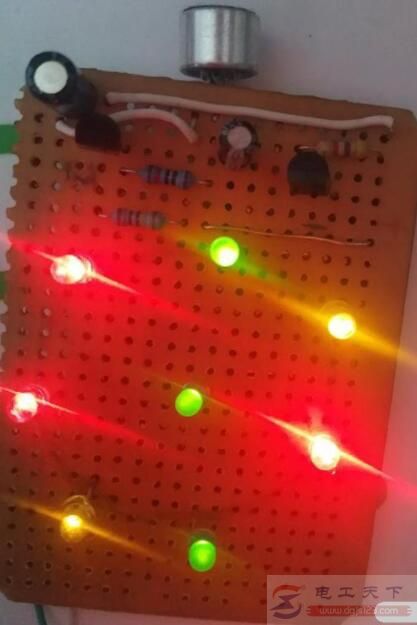

声控LED旋律灯的工作原理

声控LED旋律灯电路的工作原理:这种声控LED旋律灯电路由电源电路、拾音器放大电路、LED发光指示电路等组成,电源由输入接口输入,可接入3V∽4.5∨的电源电压。电路中C1电解电容是电源的滤波电容。MK拾音器将声音信号转化为电压信号,经过耦合电容C2送到Q1基极进行放大。放大后的信号送到三极管Q2的基极,最后由Q2推动LED发光,声音越大,LED亮度就越高。

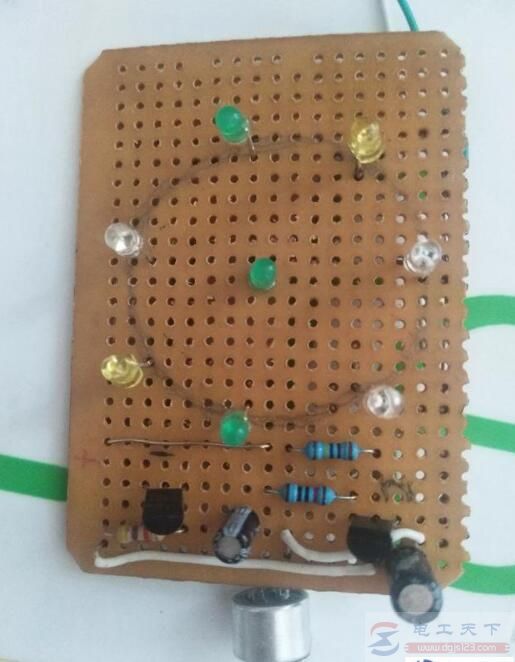

声控LED旋律灯的工作原理

声控LED旋律灯焊接时的注意事项:

1、驻极话筒MK有极性之分,一定不要接错,与铝壳相连的一端为驻极话简的负极;

2、电源的极性也必须接正确,一般接4.5Ⅴ左右,或用电池盒连接;

3、电解电容有极性,注意不能接反;

4、三极管的e、b、c三个极要接正确。
