家庭单相水泵控制线路的接线图

来源:电工天下   编辑:小电工发布时间:2020-06-15 14:30:29

有关家庭单相水泵控制线路的接线图,学习下家庭单相水泵控制线路的接线方法,应用液位继电器监测水位并自动控制低水位泵水,高水位停止。

家庭单相水泵的控制线路图

如下图:

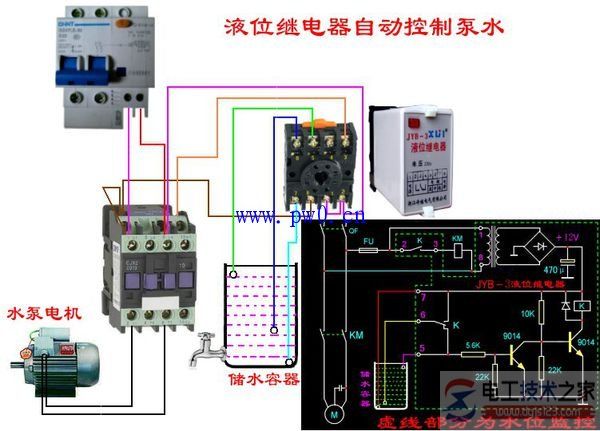

家庭单相水泵控制线路图

应用液位继电器监测水位并自动控制低水位泵水,高水位停止。
