电力变压器电压型漏电保护线路与电流型漏电保护线路

、电力变压器电压型漏电保护线路

安装低压电压型漏电保护器是一种有效的触点保护措施,如图1为一种低压电压型漏电保护线路。

原理:发生漏电事故时,电流经人体、大地、桥式整流器VC及灵敏继电器KA和变压器T中性线形成回路。
当电流达到灵敏继电器的启动电流值时,KA吸合、常闭触头断开,使交流接触器KM线圈失电,主触头切断电源,人体得到安全保护。

图中SB3为模拟漏电实验按钮,以检验该保护器工作是否可靠。
电力变压器电压型漏电保护线路

二、电力变压器电流型漏电保护线路

1、电力变压器电流型漏电保护线路1。

电力变压器电流型漏电保护线路1如图2。

按下启动按钮SB2,接触器KM线圈得电自锁,主触头闭合,接通电路。当电路发生漏电事故时,电流经人体、大地到中性点形成回路,此时三相电流不平衡,零序电流互感器TA二次线圈产生电动势和电流。

这个电流经放大元件放大后,送往灵敏继电器KA线圈。

当漏电电流达到一定值时,KA动作,KA常闭触头断开,使交流接触器线圈失电,主触头切断电源,保证了安全。

电力变压器电压型漏电保护线路

2、电力变压器电流型漏电保护线路2。

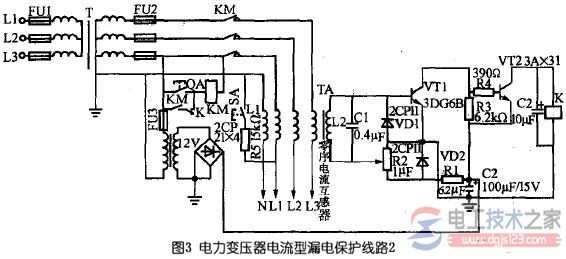

电力变压器电流型漏电保护线路2如图3。当电路发生触电事故时,电流经零序电流互感器、人体、大地到中性点形成回路。

零序电流互感器的副线圈因一次电流不平衡而产生电动势和电流。

这个电流经放大元件放大后,送往灵敏继电器的线圈,推动灵敏继电器动作吸合,把串联在交流接触器控制阀的常闭触头K打开,使交流接触器失压而切断电源,保证了人身的安全。

图中SA为模拟触电实验按钮。
电力变压器电流型漏电保护线路
