电力变压器的主要分类方式

来源:电工天下   编辑:小电工发布时间:2021-05-13 10:17:30

有关电力变压器的知识,介绍了电力变压器的不同分类方式,比如按功能分类,可以分为升压变压器和降压变压器两大类,按相数分为单相和三相两大类,电力变压器的分类方式,一起来看下。

电力变压器的分类方式

1、按功能分类

电力变压器按功能分类,有升压变压器和降压变压器两大类。工厂变电所都采用降压变压器,终端变电所的降压变压器,也称配电变压器

2、按容量分类

电力变压器按容量系列分,有R8容量系列和R10容量系列两大类。

R8容量系列指容量等级是按R8≈1.33倍数递增的,我国老的变压器容量等级采用此系列,如:100kvA、135kvA、180kvA、240kvA、320kvA、420kvA、560kvA、750kvA、1000kvA等。

R10容量系列 指容量等级是按R10 ≈ 1.26倍数递增的。R10系列的容量等级较密,便于合理选用,是IEC(国际电工委员会)推荐采用的。我国新的变压器容量等级采用此系列,如:100KVA、125kvA、160kvA、200kvA、250kvA、315kvA、400kvA、500kvA、630kvA、800kvA、1000kvA。

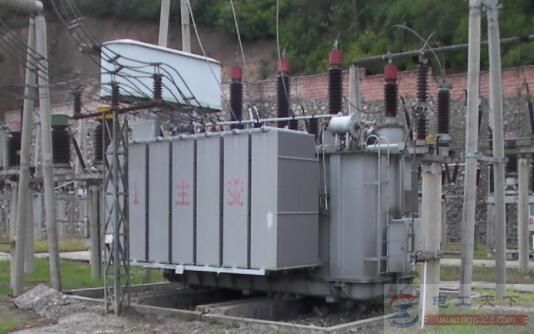

电力变压器的主要分类方式

3、按相数分类

电力变压器按相数分,有单相和三相两大类。工厂变电所通常都采用三相电力变压器。

4、按调压方式分类

电力变压器按调压方式分,有无载调压(又称无励磁调压)和有载调压两大类。工厂变电所大多数采用无载调压变压器。

5、按绕组结构分类

电力变压器按绕组结构分,有单绕组自耦变压器、双绕组变压器、三绕组变压器。工厂变电所大多采用双绕组变压器。

6、按绕组绝缘及冷却方式分类

电力变压器按绕组绝缘及冷却方式分,有油浸式、干式和充气式(SF6)等。其中油浸式变压器,又有油浸自冷式、油浸风冷式、油浸水冷式和强迫油循环冷却式等。工厂变电所大多采用油浸自冷式变压器。

所谓充气式变压器是指变压器的磁路(铁心)与绕组均位于一个充有绝缘气体的外壳内的变压器。以往,一般情况下是采用SF6气体,所以又称气体绝缘变压器

7、按绕组导体材质分类

电力变压器按绕组导体材质分,有铜绕组变压器和铝绕组变压器两大类。工厂变电所过去大多采用铝绕组变压器,但低损耗的铜绕组变压器现在得到了越来越广泛的应用。
