变压器常用术语大全

来源:电工天下   编辑:小电工发布时间:2020-05-20 10:00:44

有关变压器的常用术语,包括变压器的额定频率、额定电流、额定容量、额定电压、空载损耗、空载电流等术语知识,需要的朋友参考下。

变压器的术语大全

变压器常用术语

1、额定频率:变压器类产品设计所依据的交流电源频率。

2、额定电流(绕组的):流过绕组线路端子的电流,它等于绕组额定容量除以绕组额定电压和相应的相系数,单相时,系数为1;三相时,相系数为:4-1。

3、额定连续电流:对于接地变压器,指其设计所依据的在额定电压与额定频率下流过中性点的连续电流值。

4、额定短时电流:地于接地变压器,指能承受规定时间下的中性点电流值。

5、额定值:标注在变压器类产品铭牌上的,用来表示该产品在规定条件下的运行特征的一组参数的数值。

6、额定参数:用额定参数的数值表示变压器的运行特征,它包括额定容量、额定电流、额定频率与额定温升等。

7、额定容量:标注在绕组上的视在功率的习惯用值,与绕组的额定电压一起决定额定电流值。

8、额定电压(绕组的):在三相变压器或三相电抗器线路端子之间,或者在单相变压器或单相电抗器端子之间,指定施加的或空载时感应出指定的电压。

9、额定电压比(变压器的):一个绕组的额定电压对另一个绕组的额定电压比。后一绕组的额定电压可以较低,也可以与前一绕组的额定电压相等。

10、分接头:为改变电压比(又称为变比或变压比)而在绕组上引导出的抽头。

11、主分接(额定分接):与额定参数相对应的分接。

12、分接电压比(对绕组的):当带分接的绕组是高压绕组时,其分接电压比等于电压比乘以该绕组的分接因数。当带分接的绕组是低压绕组时,其分接电压比等于电压比除以该绕组的分接因数。

13、满容量分接:分接容量等于额定容量的分接。来自:电工技术之家

14、降低容量的分接:分接容量小于额定容量的分接。

15、连接组标号:用一组字母及时钟序数来表示变压器高压、中压(如果有)和低压绕组的连接方式,以及中压、低压绕组对高压绕组相对相位移的通用标号。

16、相位移(变压器的):当正序电压系统施加于按字母或数字顺序标志的高压端子时,中性点(真实的或假想的)与低压(中压)绕组线路端子间的电压容量,对该中性点与高压绕组对应线路端子间的电压相量的角度差。相量均假定为逆时针方向旋转。

17、对应端子:变压器不同绕组标注相同字母或符号的端子。www.dgjs123.com

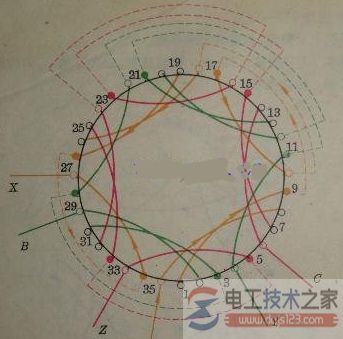

18、绕组连接图:表示变压器各绕组之间或一个绕组的分接头间的电气连接与相对位置关系的示意图。

19、总损耗:空载损耗与负载损耗之和。

20、附加损耗:由铁芯中磁通密度分布不均匀和漏磁通经过某些金属部件而产生的损耗。

21、空载损耗:当以额定频率的额定电压施加于一个绕组的端子上,其余绕组开路时,变压器所吸取的有功功率

22、空载电流:当以额定频率的额定电压施加于一个绕组的端子上,其余绕组开路时,流过线路端子的电流。

23、损耗比:负载损耗与空载损耗之比。

24、负载损耗:
1)、双绕组变压器(对于主分接):当额定电流流过一个绕组的线路端子且另一个绕组短路时,变压器在额定频率下所吸取的有功功率。
2)多绕组变压器(对于主分接):指一对绕组中的一个额定容量较小的绕组的线路端子上流过额定电流时,另一个绕组短路且其余绕组开路时,变压器所吸取的有功功率。

25、阻抗电压(对于主分接):
1)双绕组变压器:当一个绕组短路,以额定频率的电压施加于三相变压器另一个绕组的线路端子上,或施加于单相变压器另一个绕组的端子上,并使其中流过额定电流时的施加电压值。
2)多绕组变压器:当某一对绕组中的一个绕组短路,以额定频率的电压施加于三相变压器该对绕组中的另一个绕组的线路端子上,或施加于单相变压器该对绕组中的另一个绕组的端子上,其余绕组开路并使其中流过与该对绕组中的额定容量较小的绕组相对应的额定电流时的施加电压值。

26、电抗电压:阻抗电压中与电流相量垂直的分量。

27、电阻电压:阻抗电压中怀电流相量同一方向的分量。

28、电压降或电压升(指定负载下的):一个绕组的空载电压与该绕组在规定负载及规定功率因数时,在其端子上产生的电压算术差。

29、零序阻抗:在三相星形或曲折形连接绕组中,连接在一起的诸线路端子与中性点端子之间的以每相欧姆数表示的额定频率下的阻抗值。

30、温升:变压器类产品中某一部位的温度与冷却介质温度之差。
