变压器绕组的极性与测定方法

来源:电工天下   编辑:小电工发布时间:2020-02-18 13:29:18

有关变压器绕组的极性与测定方法,变压器绕组的同极性端,即同名端,两线圈中产生的感应电动势极性相同的两端为同极性端,线圈的接法,以及同极性端的测定方法。

变压器绕组的极性与测定方法

1、同极性端(同名端)

当电流流入(或流出)两个线圈时,若产生的磁通方向相 同,则两个流入 ( 或流出)端称为同极性端。或当铁心中磁通变化时,在两线圈中产生的感应电动势极性相同的两端为同极性端。同极性端用 “ ? ” 表示 。

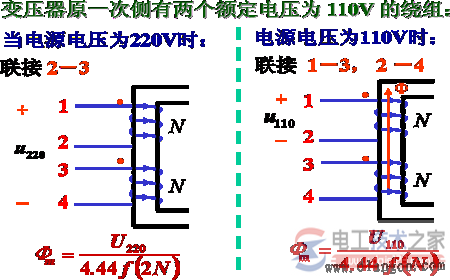

2、线圈的接法

变压器原一次侧有两个额定电压为 110V 的绕组:

变压器绕组

3、同极性端的测定方法

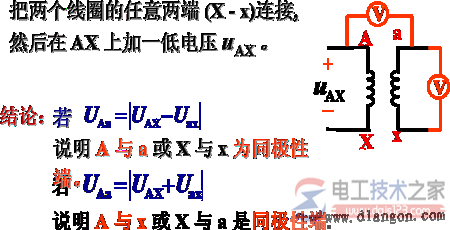

方法一:交流法

同极性端的测定方法

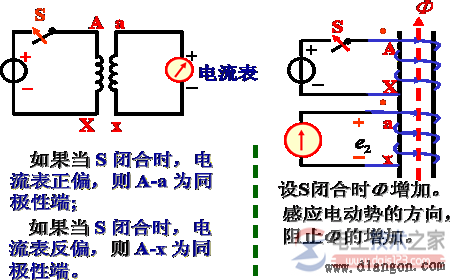

方法二:直流法

同极性端的测定方法
