怎么对变压器进行空载试验?

来源:电工天下   编辑:小电工发布时间:2021-11-15 06:18:13

变压器进行空载试验时,一般有二种接线方法:一是将低压侧接电源,高压侧空载;二是将高压侧接电源,低压侧空载。

怎么对变压器进行空载试验?

无论采用哪一种接线方法,只要变压器绕组上的电压是额定电压,则铁芯中的主磁通和空载损失在两种接线方式下都分別相同。

但是,为了试验方便,一般都是在低压侧加额定电压,高压侧开路。原因在于将高压侧接电源比较困难,操作也不安全,同时空载电流太小,不易从电流表上读出电流值。

一般通过调压变压器将被试变压器接到电源上,同时用调压变压器改变外加电压,即可达到试验所需的电压。

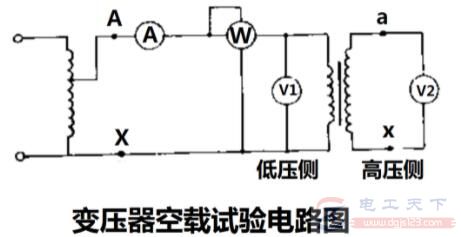

在试验电路上,电压表指示变压器原边和副边的端电压,电流表指示空载电流(励磁电流),功率表指示变压器的输入功率。

在进行试验时调节调压变压器,使原边电压达到额定值 U1,此时副边的感应电动势 E2、副边的空载电压 U2 也应为额定值。

可得变压器的变出比 K:

U1/U2=N1/N2=K

在变压器的空载试验中,由电流表测得的电流是变压器的空载电流,功率表的读数是空载损耗功率。
