变压器绝缘电阻的名称及合格标准要求

变压器绝缘电阻的要求,绝缘电阻的名称分为高对低及地与低对高及地二种,绝缘电阻合格值的标准是什么样的,变压器绝缘电阻与测试时温度间有什么关系,一起来了解下。

一、变压器绝缘电阻的名称及合格标准要求

1、绝缘电阻的名称:

高对低及地:(一次绕组对二次绕组和外壳)高压绕组对低压绕组及外壳的绝缘电阻;

低对高及地:(二次绕组对一次绕组和外壳)低压绕组对高压绕组及外壳的绝缘电阻;

2、绝缘电阻合格值的标准

变压器绝缘电阻标准:

新安装或检修后和长期停用(三周)的变压器投入运行前应测绝缘。

电压等级为1000V以上的高压绕组使用2500V摇表,1000V以下的低压绕组用1000V摇表。

电阻值规定(20℃):3-10KV为300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。

变压器的绝缘电阻,一般都要参照原来的记录判断,原来的记录偏低的,这次虽然不合格,和原来的记录接近也可以投入运行,运行初期注意观察。当电阻值略低于标准又低压原来值的30%以上时要测量变压器的介质损耗和吸收比,必要时作预防性试验进一步判断……

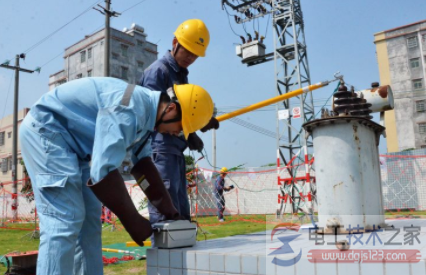

变压器绝缘电阻的名称及合格标准要求

绝缘电阻合格值的标准:

(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较,这次数值比上次数值不得降低30%;

(2)吸收比R60/R15(遥测中60秒与15秒时绝缘电阻的比值),在10~30℃时应为1.3倍及以上。

(3)一次侧电压为10kV的变压器,其绝缘电阻的最低合格值与温度有关。

 变压器测量绝缘电阻值有什么规定?

(1)变压器在停运后、投运前均应用1000-2500V摇表测量线圈的绝缘电阻和吸收比。测量时应尽可能在相同温度下用电压等级相同的摇表进行,测量的数值和测量时的油温、环境温度应记入变压器绝缘记录簿内。

(2)变压器在使用期间其绝缘值应不低于每千伏1MΩ,同时R6O"应不低于前次测量值的50%。

(3)吸收比不予规定,但在综合审查测量结果时应予考虑。通常不低于1.3。

变压器绝缘电阻与测试时温度的关系:

温度℃ 10 20 30 40 50 60 70 80
一次对二次及地 450 300 200 130 90 60 40 25
二次对地MΩ 10

最低值MΩ 600 300 150 80 43 24 13 8

良好值MΩ 900 450 225 120 64 36 19 12

变压器绝缘电阻计算口诀:

利用口诀计算出各温度下的绝缘电阻“升十减半,减十翻倍,良好乘以一点五”

吸收比:R20 = Rt X 10t-20/40 温度每升高10OC , Rt X 2/3 倍。温度每降低10OC , Rt X 1.5 倍。

(4)新安装的和大修后的变压器,其绝缘电阻合格值应符合上述规定。运行中的变压器则不低于10兆欧。
