电磁抱闸电动机制动接线图与工作原理

电磁抱闸电动机制动接线图

电磁抱闸制动是一种机械制动方式。

电磁抱闸主要由牵引磁铁和闸瓦制动器组成。闸瓦制动器又由闸瓦、闸轮、杠杆 弹簧组成。闸轮装在电动机的转轴上。

电磁抱闸制动电路如下图：

电磁抱闸电动机制动的工作原理：当合上电源开关Q，按下起动按钮SB2，接触器KM得电吸合并自锁，同时牵引电磁铁的线圈YB得电而吸动衔铁，克服了弹簧拉力，使杠杆向上移动，从而使闸瓦和闸轮分开，这时电动机正常运转；当按下停止按钮SB1时，接触器KM断电释放，电动机电源被切断。牵引电磁铁的线圈YB也同时断电，于是衔铁被释放。在弹簧拉力作用下，闸瓦紧紧抱住闸轮，这样电动机被迅速制动而停转。

电磁抱闸制动装置在起重机械中被广泛采用，这种制动方法不但可以准确定位，而且在电动机突然断电时，可以避免重物自行坠落而发生事故。

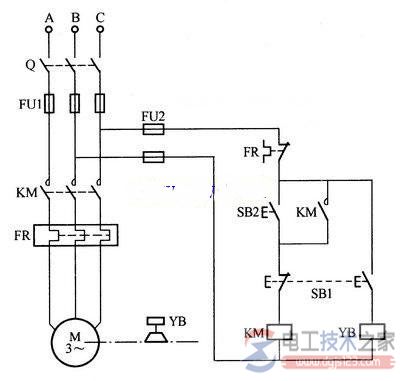

而下图所示电路是另一种采用电磁抱闸制动控制电路，它是在切断电源后，依靠电磁抱闸作用在电动机转轴上，使其迅速制动的。

工作原理：合上电源开关Q，按下起动按钮SB2,接触器KM得电吸合并自锁，主触点闭合，电动机带动机械运行。这时电磁抱闸的电磁线圈YB无电，抱闸被打开，电动机正常运行。

当电动机需要停止时，按下停止按钮SB1，因其是一只复合按钮，SB1常闭触点先断开，切断KM电源，KM断电释放，电动机断电。

SB1的常开触点闭合，使电磁抱闸线圈YB得电，抱闸紧紧抱住电动机转轴，迅速制动。当电动机停转后，可松开按钮。

本电路是一种电磁抱闸可放松的制动电路，适用于有电时才能制动的生产机械。
