3V供电微型直流电机正反转与停止控制电路的接线方法

有关3V供电微型直流电机正反转与停止控制电路的接线方法，该驱动电路要求能进行正反转和停止控制，51单片机的引脚上拉能力弱，不足以驱动三极管导通，这点需要注意。

电机正反转与停止控制电路图

用于3V供电的微型直流电机的驱动，这种电机有两根引线，更换两根引线的极性，电机换向。该驱动电路要求能进行正反转和停止控制。

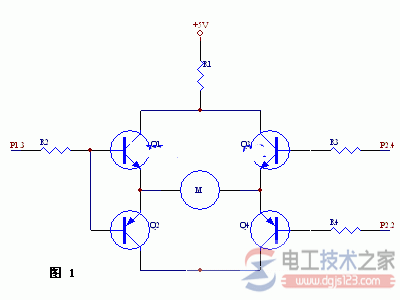

如下图，电路是作者最初设计的电路，P1.3、P2.2和P2.4分别是51单片机的IO引脚。设计的工作原理是：当P1.3高电平、P2.2和P2.4都为低电平时，电机正转。此时，Q1和Q4导通，Q2和Q3截止，电流注向为+5VàR1àQ1àMàQ4;当P1.3低电平、P2.2和P2.4都为高电平时，电机反转。此时，Q2和Q3导通，Q1和Q4截止。P2.2为高电平同时P2.4为低电平时，电路全不通，电机停止。

图中电阻：R1=20Ω，R2=R3=R4=510Ω

电机正向和反向都不转。经测量，当P1.3高电平，P2.2和P2.4都为低电平时，Q4导通，但Q1不导通，P1.3的电平只有0.67V左右，这样Q1无法导通。

原因如下：51的P1、P2、P3各引脚都是内部经电阻上拉，对地接MOSFET管，所谓高电平，是MOSFET截止，引脚上拉电阻拉为高电平。若此内部上拉电阻很大，比如20K，则当上图电路接上后，则流过Q1的b极的电流最大为(5-0.7)/20mA=0.22mA，难以动Q1导通。所以此电路不通。

总结：51单片机的引脚上拉能力弱，不足以驱动三极管导通。
