三相负载电动机的星形接线图详解

来源:电工天下   编辑:小电工发布时间:2019-07-09 10:11:50

分享下三相负载电动机电路的星形连接图,负载星形联接时的相量图,三相负载u、Zv、Zw分别接于电源各端线与中线之间,一起来看看。

三相负载的星形连接连接图

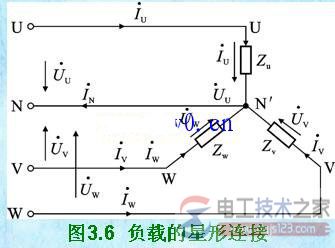

三相负载作星形连接时,如果负载不对称,一定要接成三相四线制,如图3.6所示。图中三相负载u、Zv、Zw分别接于电源各端线与中线之间,三相负载的公共点用N′表示,称为负载中点N′与电源中点N的连线称为中线。

三相负载的星形连接图1

三相负载的星形连接图2

三相负载的星形连接图3

负载星形联接时,相量图如图所示。

三相负载的星形连接图4

图3.7 负载星形连接时的相量图

(a) 负载不对称;(b) 负载对称

三相负载的星形连接图5
