单相异步电动机的型号组成,排列顺序和含义

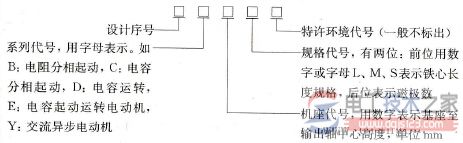

电动机型号表示方法:

单相异步电动机

例子:
单相异步电动机


单相电机型号?

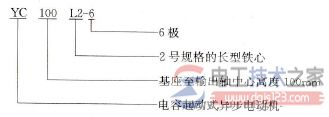

单相电机的型号
1)YC90L-2、YC100L1-2、YC100L1-4、YC100L2-4;
2)YL90S-2、YL90S-4、YL90L-4。

单相电机一般是指用单相交流电源(AC220V)供电的小功率单相异步电动机。

这种电机通常在定子上有两相绕组,转子是普通鼠笼型的。

两相绕组在定子上的分布以及供电情况的不同,可以产生不同的起动特性和运行特性。

单相异步电动机型号及分类

单相异步电动机按结构可分为罩极式和分相式两种,罩极式电机又分为凸极式和隐极式。

分相式电机按电动机的起动和运行方式的特点,将单相异步电动机分为以下4种:
1、单相电阻起动异步电动机。(电阻起动式) 型号 JZ BO BO2
2、单相电容起动异步电动机。(电容起动式) 型号 JY CO CO2 新代号:YC
3、单相电容运转异步电动机。(电容运行式) 型号 JX DO DO2 新代号:YY
4、单相电容起动和运转异步电动机。(双值电容式) 型号 YL

单相异步电动机型号

如下:
单相异步电动机

由于电动机的输出功率不大,一般单相异步电动机的转子都采用鼠笼型转子,它的定子都有一套工作绕组,称为主绕级,它在电动机的气隙中,只能产生正,负交变的脉振磁场,不能产生旋转磁场,因此,也就不能产生起动转矩。

为了使电动机气隙中能产生旋转磁场,还需要有套辅助绕组,称为副绕组,由于副绕组产生的磁场与主绕组的磁场在电动机气隙中合成交产生旋转磁场,此时电动机交产生起动转矩,因此,电动机的转子才能够自行转动起来。

1、罩极式电机

它是一种结构简单的异步电动机,一般采用凸极定子,主绕组是一个集中绕组,而副相绕组是一个单匝的短路环,称为罩级线圈。这种电动机的性能较差,但是由于结构牢固,价格便宜,所以这种电动机的生产量还是很大的,但是输出功率一般不超过20W。

2、电阻起动式

它的定子嵌有主相绕组和副相绕组,这两个绕组和轴线在空间成90度电角度。副相绕组一般是串入一个外加电阻经过离心开头,与主相绕组并连,并一起接入电源。当电动机起动到转速达到同步转速的75%~80%时,离心器打开,离心开关片触点断电。

3、电容起动式

它与单相电阻起动电动机基本上是相同的,在定子上也有主相,副相成90度电角度的两套绕组。副绕组与外接电容器接入离心开关,与主绕组并连,并一起接入电源,同样在达到同步转速的的75%~80%时,副相绕组被切去,成为一台单相电动机。这种电动机的功率为120W~750W。

4、电容运行式

这种电动机的定子绕组同样也是两套绕组,而且结构基本上相同的,电容运转电动机的运行技术指标较之前其它形式运转的电动机要好些。

虽然有较好的运转性能,但是起动性能比较差,即起动转矩较低,而且电动机的容量越大,起动转矩与额定转矩的比值越小。因此,电容运转电动机的容量做的都不大,一般都小于180W的范围内。

5、单相电容起动和运转异步电动机(即双值电容式)

这种电动机在副相绕组中接入两个电容,其中一个电容通过离心开关,在起动完了之后就切断电源;另一个则始终参与副绕组的工作。

这二个电容器中,起动电容器的容量大,而运转电容的容量小。这种单相电容起动和运转的电动机,综合单相电容起动和电容运转电动机的优点,所以这种电动机具有比较好的起动性能和运转性能,在相同的机座号,功率可以提高1~2个容量等级,功率可以达到1.5~2.2kW。
