【图】异步电动机反接制动控制电路的工作原理
来源：电工天下时间：2019-11-13 09:36:46 作者：老电工手机版>>
有关异步电动机反接制动控制电路的工作原理，该电路中按下按钮SB1，接触器KM1吸合，电动机带动速度继电器KS一起旋转，按下SB2停止按钮后，KM1断电。

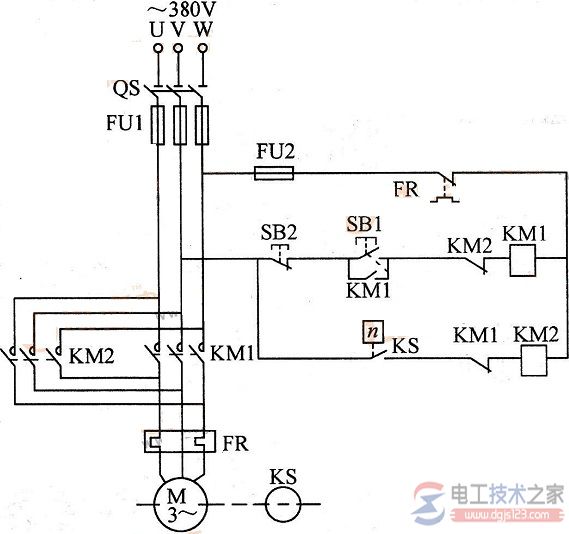

异步电动机反接制动控制电路
如图：
在该电路中，当按下按钮SB1，接触器KM1吸合，使电动机带动速度继电器KS一起旋转；
速度转动到额定转速后KS常开触点闭合，做好制动准备； 来自：电工技术之家
按下SB2停止按钮后，KM1断电，其常闭触点闭合，KS在电动机惯性作用下触点仍然闭合，这时，KM2吸合，电动机反接制动；
当电动机转速下降苴至停止时，KS断开，KM2释放，制动完毕。
