三相异步电动机自锁正转控制线路的原理说明

有关三相异步电动机自锁正转控制线路的电气原理图，三相异步电动机的自锁控制线路的主电路和点动控制，欠压保护与失压保护在此控制线路中的作用。

三相异步电动机自锁正转控制线路

三相异步电动机的自锁控制线路的主电路和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压（或零压）保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

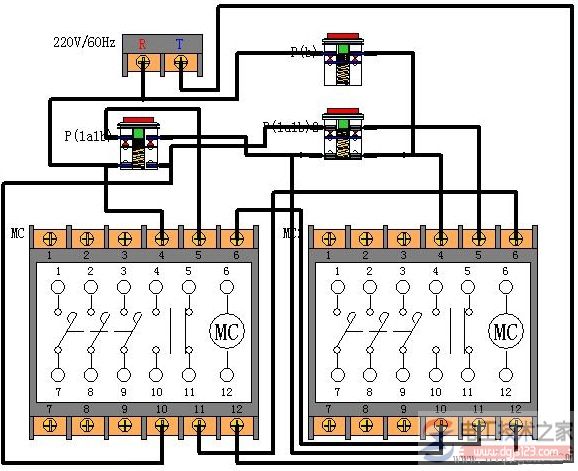

三相异步电动机自锁正转控制线路电气原理图

欠压保护："欠压"是指线路电压低于电动机应加的额定电压。"欠压保护"是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起"堵转"（即电动机接通电源但不转动）的现象，以致损坏电动机。

采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时，接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。

当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，带动主触头、自锁触头同时断开，自动切断主电路和控制电路，电动机失电停转，达到欠压保护的目的。

失压（或零压）保护：失压保护是指电动机在正常运行中，由于外界某中原因引起突然断电时，能自动切断电动机电源。(电工：www.dgjs123.com)

当重新供电时，保证电动机不能自行启动，避免造成设备和人身伤亡事故。采用接触器自锁控制线路，由于接触器自锁触头和主触头在电源断电时已经断开，使控制电路和主电路都不能接通。

因此，在电源恢复供电时，电动机就不能自行启动运转，保证了人身和设备的安全。

三相异步电动机的自锁控制线路的控制原理当按下启动按钮SB2后，电源U1相通过热继电器FR动断接点、停止按钮SB1的动断接点、启动按钮SB2动合接点及交流接触器KM的线圈接通电源V1相，使交流接触器线圈带电而动作，其主触头闭合使电动机转动。

同时，交流接触器KM的常开辅助触头短接了启动按钮SB2的动合接点，保持交流接触器线圈始终处于带电状态，这就是所谓的自锁（自保）。

与启动按钮SB2并联起自锁作用的常开辅助触头称为自锁触头（或自保触头）。
