【图】异步电机单层绕组的接线方法

来源:电工天下时间:2019-11-24 07:51:02 作者:老电工手机版>>

有关异步电机单层绕组的接线方法,画出电势星形图,根据电势星形图分极分相,连线圈和线圈组,连三相绕组,等元件式整距叠绕组等操作。

异步电机单层绕组的接线方法

构造方法和步骤(举例:Z1=24,2p=4,整距,m=3)

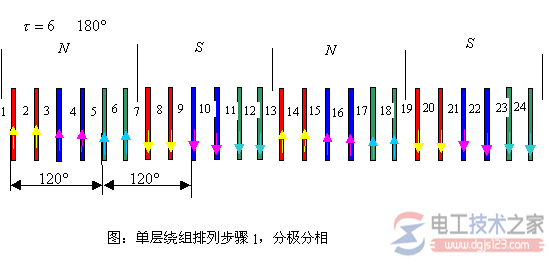

1、画出电势星形图:根据电势星形图分极分相:(看图1)

异步电机单层绕组

将总槽数按给定的极数均匀分开(N,S极相邻分布)并标记假设的感应电势方向。

将每个极域的槽数按3相均匀分开。3相在空间错开120电角度。

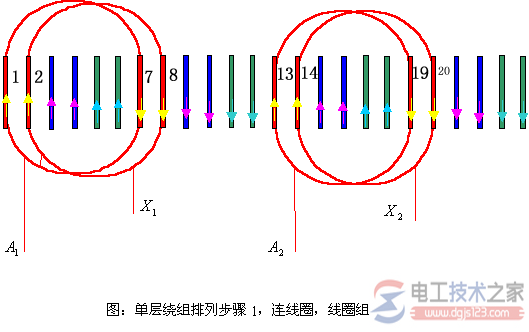

2、连线圈和线圈组:(看图2)

异步电机单层绕组

将1对极域内属于同一相的某两个圈边连成一个线圈。(共有q个线圈) 将1对极域内属于同一相的q个线圈连成1个线圈组(共有多少个线圈组?)

以上连接应符合电势相加原则

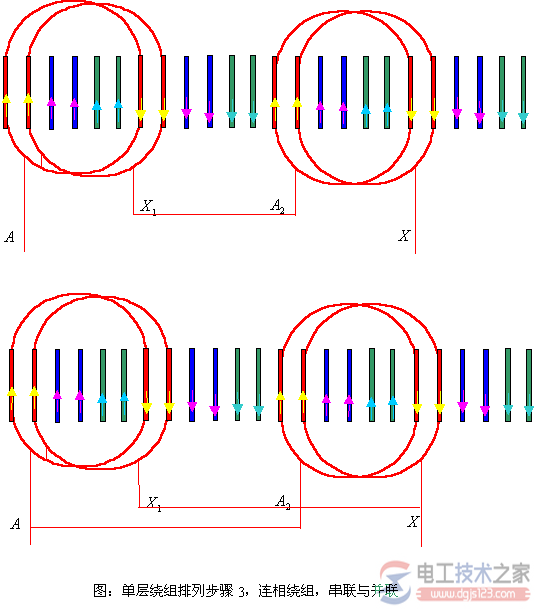

3、连相绕组:(看图3) 将属于同一相的p个线圈组连成1相绕组,并标记首尾端。

异步电机单层绕组

串联与并联,电势相加原则。

按照同样的方法构造其他2相。

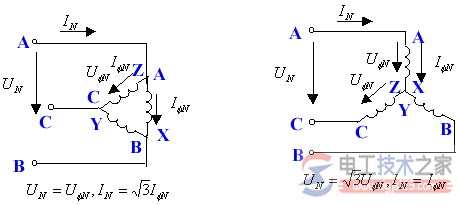

4、连三相绕组

将3个构造好的单相绕组连成完整的三相绕组。

△接法或者Y接法。

异步电机单层绕组4

单层绕组分类

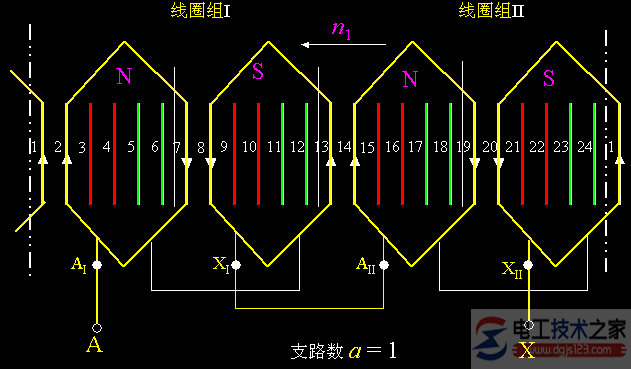

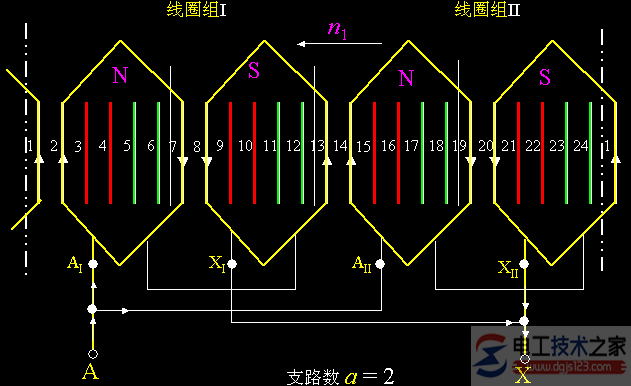

等元件式整距叠绕组

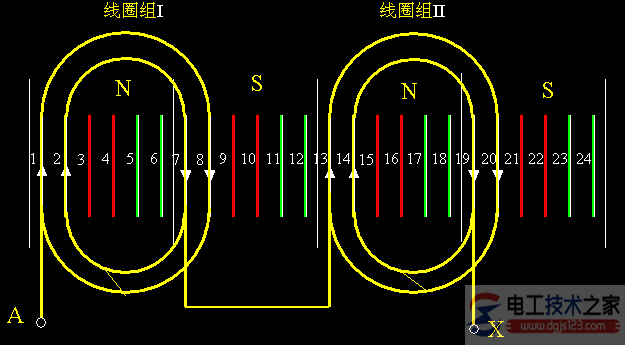

同心式绕组

交叉链式绕组

单层绕组主要用于小型异步电动机

异步电机单层绕组5

异步电机单层绕组6

异步电机单层绕组7

异步电机单层绕组8
