【图】三相电动机正反转接触器互锁的接线方法

来源:电工天下   编辑:小电工发布时间:2019-12-17 09:27:58

一个三相电动机正反转接触器互锁实物接线图,学习下三相电动机正反转接触器互锁控制线路的接线方法,感兴趣的朋友参考下。

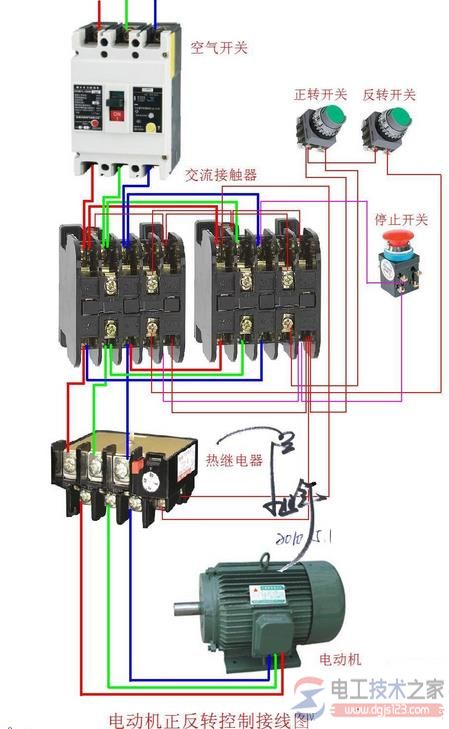

三相电动机正反转接触器互锁实物接线图

如下:

三相电动机正反转接触器互锁实物接线图
