电动机重新绕线圈怎么进行绝缘漆烤干

来源:电工天下时间:2021-10-11 13:14:00 作者:老电工手机版>>

电动机线圈绝缘漆烤干法

在对电动机进行修理时,重新绕好线圈之后,需要给线圈寖加绝缘漆,绝缘漆加好后,需要将绝缘漆烤干。

烤干的方法大分开成两组:

1.外部加热法

利用外部热源给电机定子和线圈加热。使绝缘漆慢慢烤干。使用的工具有,灯泡(碘钨灯),电炉等。

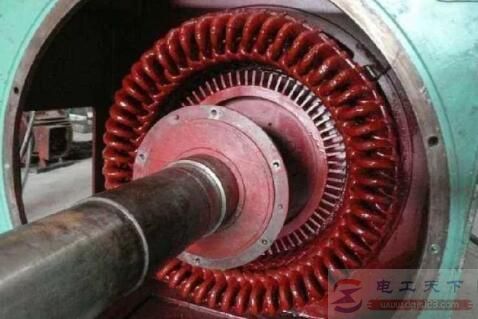

电动机重新绕线圈怎么进行绝缘漆烤干

2.电机自身加热法

给线圈通低压电流,使线圈发热,利用自身热量将绝缘漆烤干。这种方法大多使用的是电焊机。

三十个千瓦的电机,线圈匝数比较少,线径比较大。在普通的所有线圈并联加热,电流相当大。需要使用所有线圈串讲接入电焊机,电流会小一些,对电焊机的损坏也会小一些。

所有烤电机的电焊机,尽量使用老式电焊机。三十千瓦电机,所有线圈串联着烤,可能电流在十几安左右,十几安电机是长时间作用,电焊机必须承载的起,应选择200以上的老式焊机。
