三相异步电动机铭牌数据及额定值(图)

电动机在制造工厂所拟订的情况下工作时，称为电动机的额定运行，通常用额定值来表示其运行条件，这些数据大部分都标明在电动机的铭牌上，使用电动机时，必须看动铭牌。

一般电动机上铭牌的数据：
（1）型号。
（2）额定功率：在额定运行情况下，电动机轴上输出的机械功率。
（3）额定电压：在额定运行情况下，定子绕组端应加的线电压值。
（4）额定频率：在额定运行情况下，定子外加电压的频率。
（5）额定电流：在额定频率、额定电压和轴上输出额定功率时，定子的线电流值。
（6）额定转速：在额定频率、额定电压和轴上输出额定功率时，电动机的转速。
（7）工作方式。
（8）温升。
（9）电机重量。

一般不标在电动机铭牌上的额定值：
（1）额定功率因素：在额定频率、额定电压和电动机轴上输出额定功率时，定子相电流与相电压之间相位差的余弦。
（2）额定功率：在额定频率、额定电压和电动机轴上输出额定功率时，电动机输出机械功率与输入功率之比。
（3）额定负载转矩：电动机在额定转速下输出额定功率时轴上的负载转矩。
（4）线绕式异步电动机转子静止时的滑环电压和转子的额定电流。

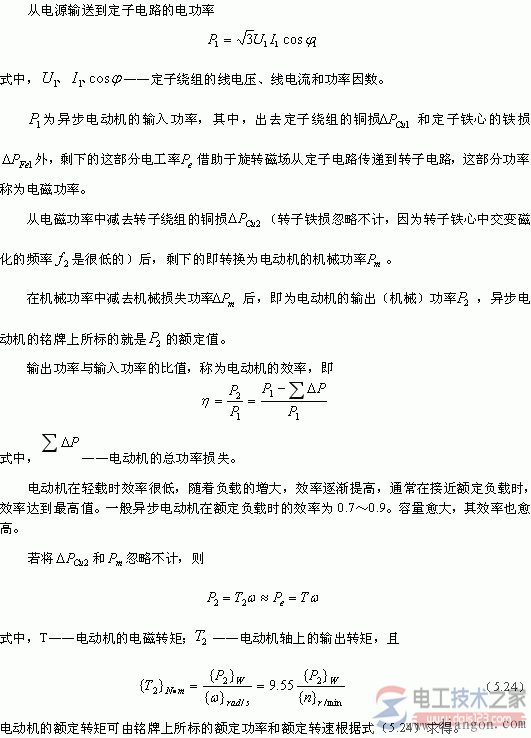

三相异步电动机铭牌数据及额定值
