三相异步电动机工作原理(旋转磁场产生原理)
当向三相定子绕组中通过入对称的三相交流电时,就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。
由于旋转磁场以n1转速旋转,转子导体开始时是静止的,故转子导体将切割定子旋转磁场而产生感应电动势(感应电动势的方向用右手定则判定)。
由于导子导体两端被短路环短接,在感应电动势的作用下,转子导体中将产生与感应电动势方向基本一致的感生电流。
转子的载流导体在定子磁场中受到电磁力的作用(力的方向用左手定则判定)。
电磁力对转子轴产生电磁转矩,驱动转子沿着旋转磁场方向旋转。
当电动机的三相定子绕组(各相差120度电角度),通入三相对称交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流(转子绕组是闭合通路),载流的转子导体在定子旋转磁场作用下将产生电磁力,从而在电机转轴上形成电磁转矩,驱动电动机旋转,并且电机旋转方向与旋转磁场方向相同。
三相异步电动机的工作原理
三相异步电动机如何产生旋转磁场并转动?
三相异步电动机的工作原理是根据电磁感应原理而工作的,当定子绕组通过三相对称交流电,则在定子与转子间产生旋转磁场,该旋转磁场切割转子绕组,在转子回路中产生感应电动势和电流,转子导体的电流在旋转磁场的作用下,受到力的作用而使转子旋转。下面,我们分析旋转磁场的产生,电动机的旋转、转差率及转向。
旋转磁场产生原理
三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W,各相绕组在空间上互差120°电角度,如下图所示,向这三相绕组通入对称的三相交流电,如图(b)(c)所示。下面我们以两极电动机为例说明电流在不同时刻时,磁场在空间的位置。
下图(b)所示,假设电流的瞬时值为正时是从各绕组的首端流入,(用〇中间加个×表示),末端流出(用“⊙”表示),当电流为负值时,于此相反。
在ωt=0的瞬间,iu=0,iv为负值,iw为正值,如图(c)所示,则V相电流从V2流进,V1流出,而W相电流从W1流进,W2流出。利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向,如图(d)①所示。可见这时的合成磁场是一对磁极,磁场方向与纵轴线方向为一致,上方式北极,下方是南极。
在ωt=π/2时,经过了四分之一周期,iu由零变为最大值,电流由首端U1流入,末端U2流出;iv仍为负值,U相电流方向与(1)时一样;iw也变为负值,W相电流由W1流出,W2流入,其合成磁场方向如图(d)②所示,可见磁场方向已经较ωt=0时按顺时针方向转过90°。
应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场,分别如图(d)③ ④ ⑤ 所示,由图中可明显地看出磁场的方向逐步按顺时针方向旋转,共计转过360°,即旋转了一周。

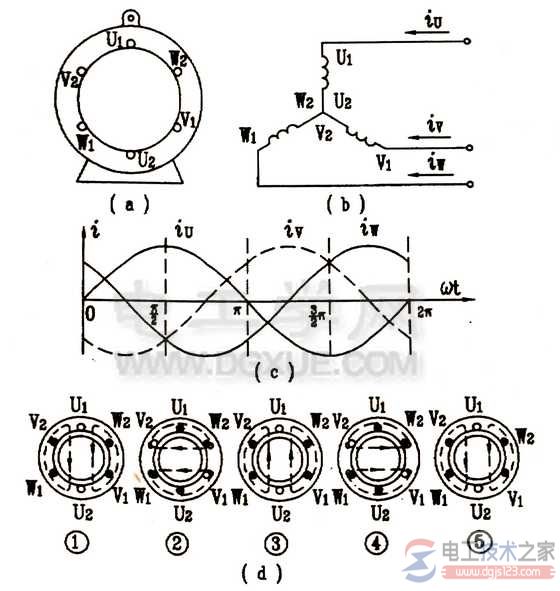

电动机两极定子绕组的旋转磁场
(a)简化的三相绕组分布图
(b)按星形连接的三相绕组接通三相电源
(c)三相对称电流波形图
(d)两极绕组的旋转磁场
由此可以得出如下结论:在三相交流电动机定子上布置有结构完全相在空间位置各相差120度电角度的三相绕组,分别接入三相对称交流电,则在定子与转子间所产生的合成磁场是沿定子内圆旋转的,我们称此为旋转磁场。
旋转磁场的方向
由上图可以看出,三相交流电按U-V-W相序变化,则产生的旋转磁场在空间上以顺时针方向旋转。
若我们任意对调电动机两相绕组的电流相许,如:U-W-V相序,则由理论分析和实践证明,产生的旋转磁场以逆时针方向旋转。由此可知,旋转磁场的旋转方向取决于通入绕组中的三相交流电源的相序,只要任意对调电动机的相序,则可改变旋转磁场的方向。
旋转磁场的速度

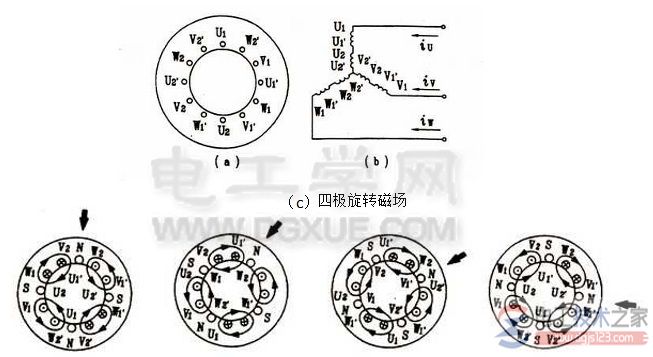

以上是以两极为例,如果想要获得四极旋转磁场,则应把线圈的数目增加一倍,其布置如下图(a)(b)所示。并按上述方法分析得出,合成磁场在空间的示意图(C)。
比较一下这图和上文中的那个图中磁场的旋转速度,不难得出:旋转磁场的速度不仅与电流的频率有关,还与磁极对数有关。上文图(d)中,当三相交流电变化一周后(即每相经过360°电角),其所产生的旋转磁场也正好旋转一周。故在两极电动机中旋转磁场的转速等于三相交流电的变化速度。
即n1=60f1=3000转/分
旋转磁场的速度等于三相交流电变化速度的一半,即n1=(60/2)f1=1500转/分。故当磁极对数增加一倍,则旋转磁场的速度减少一半。
同理,通过理论分析可得出旋转磁场的转速为:n1=60f1/P,上述公式中
n1:表示旋转磁场的转速,单位转/分;
f1:表示三相交流电源的频率,单位赫兹;
P:表示磁极对数;
60:表示一分钟的60秒
旋转磁场的转速n1又称为同步转速。我国三相交流频率规定50Hz(每秒50次交变),因此两极旋转速度是3000转/分,四极的为1500转/分,六极为1000转/分等。
