三相异步电动机的三角形连接与星形连接

来源:电工天下   编辑:老电工发布时间:2016-04-13 21:07:08

一、三相异步电动机的三角形连接与星形连接

1、三相绕组的三角形连接

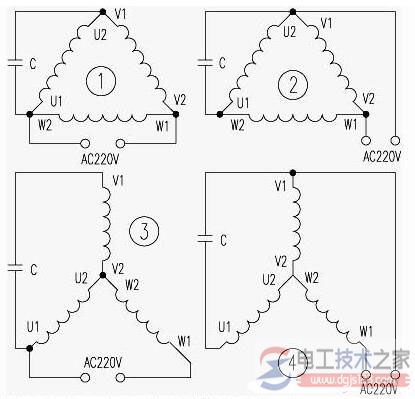

如图1。将电容器并接在三相绕组的任意一相两端(图中接在u相两端),然后220v市电加在电容c的一端和v2与w1的交点处。这样,电机就可旋转,如需改变电机旋转方向,则可按图2所示连接,将市电从电容器的一端调换到另一端即可。

三相绕组的三角形连接

2、三相绕组的星形连接

将电容器接在任意两个端子上(如图3中接v1、u1),220v市电则加在余下的端子w1和电容c的任一端上。这样,电机就可旋转。如需改变电机转向,则将市电的一端从u1换接到v1端即可(如图4所示)。

3、电容器的容量选择

小型三相异步电动机作单相运行时,所选电容容量一定要合适,若太小则旋转无力,启动困难;太大则回路电流过大,导致电机过热。一般电容容量值选择如附表所示。
如果不查表,也可以按经验公式获得:当星形连接时,所需电容容量c(μf)=p(w)/17,c的单位是μf,p的单位是w;当用作三角形连线时,所选电容容量c(μf)=p(w)/10。

二、三相异步电动机改为单相运行的几种方法

在某些场合只有220V单相动力电源,而要使用的电机却是三相的,如何将此三相电机用在单相电源上以下介绍几种简便易行的方法,可以不改动电机内部绕组而将三相电机改为单相运行。

一、加电容法

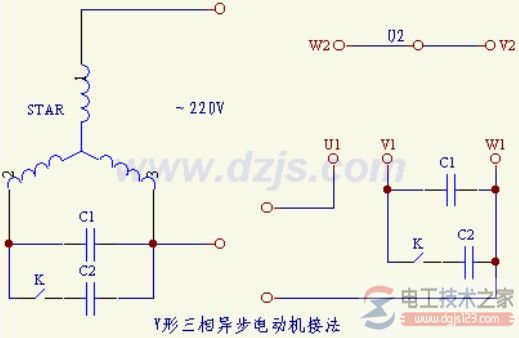

Y形接法的三相异步电机按下图所示改接:

三相异步电动机改为单相运行

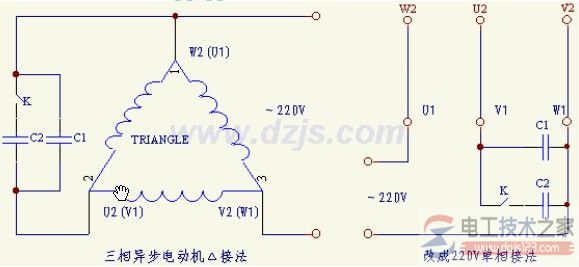

△形接法的三相异步电机按下图所示改接:

此时电机的输出功率为标称功率的55%~90%。图中C1为运行电容,C2为启动电容,都需采用电力电容器,其耐压值必须不低于450V。C1、C2的容量可按下式估算:
C1=1950I/U×cosθ
C2=(1~4)C1
式中C的单位为(uF)为电机额定电流(A)为电机额定电压;I;U(V);cosθ为功率因数,一般取0.5~0.7。
特别地,对于功率为1KW以下的三相异步电动机,可以不用C2,但C1数值要适当增大。可按C1=13I估算选取,式中C1的单位为(uF)为原电动机的额定电流(A),I。电容的容量应选合适,否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机,电容容量可按C=0.06P(Y接时)和C=0.1P(△接时)选取,式中C的单位为(uF)为电机功率(W),P。C1、C2容量可以相同,如转速太快,可加大负荷或减小电容容量,如转速太慢,可减小负荷或加大电容容量。
三相异步电动机改为单相运行3

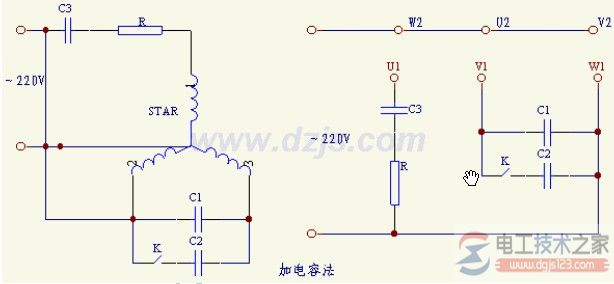

二、改进的加电容法
为了提高电动机的输出功率,可按下图方法接线,C1的选取同“方法一”中的C1,C2、C3、R按下式选取:
C2=(2~4)C1
C3=2C1
R=0.25U/I

三相异步电动机改为单相运行4

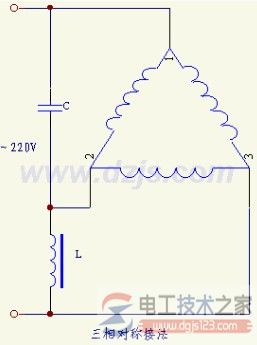

三、电容、电感移相法

采用一只电感(应注意电感L的载流能力)和一支电容从单相电源取得三相对称电压,按下图的方法接线,这种方法适应性较强,但要配置铁芯电感,也可以用单相自耦调压器来代替。对于较大的电动机宜采用此法。例如,当电机为2.2KW采用“△接”时,电容C选254uF,电感L选取78mH。电容C,电感L可按下式选取:
C=(Ssin(60 φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))
式中C的工作电容容量为(uF);L:电感量(H);S:电动机额定功率(VA);φ:电动机额定负载时的功率因数角(度);W:角频率(W=2πF=314)
三相异步电动机改为单相运行5

四、配电阻法
下图中的电阻R的选配要得当。R值可选为两相绕组的电阻值的5~10倍,图中QA为按钮开关。 来自:电工技术之家
三相异步电动机改为单相运行6

五、加开关法
按下图中装启动开关K,便可以接入单相运行。
三相异步电动机改为单相运行7

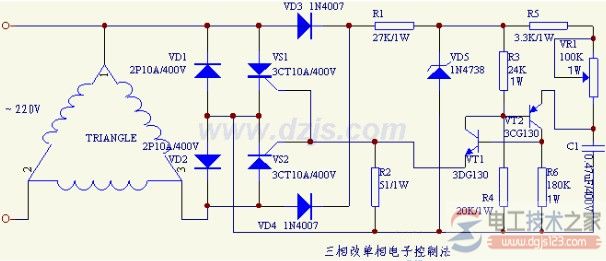

六、电子控制法
对于功率为2~3KW的三相异步电动机,移相电容的容量需达到200~300uF或更大,由于耐压高,故体积大,价格高。而用本法则无需移相电容,经证明,当电动机采用“△接”时,转速不超过1500转/分,启动装置能有效地与之配合工作。
三相异步电动机改为单相运行

注:对于三相异步电动机来说,一般每kW的额定电流约为2A,即2.2kW的三相异步电动机的额定电流约为4.4A。
