三相电机改装为单相正反转电机的方法图解

来源：电工天下时间：2016-07-23 07:54:09 作者：老电工手机版>>
三相电机改装为单相正反转电机的方法
单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。
要改变电机的转向，需要在电机绕组引出线的接点上、找出启动绕组，将原来串接电容的一端、与原来接公用点的另一端线对调、连接，就能达到改变转向的目的。
如果该电机主、副绕组一样，需要随意控制转向的；只需将原来接电容器的电源线通过一个双控（一进二出）开关，与电机电容的两端线连接，操作开关改变电源接入电容的方向、就能控制电机的转向了。

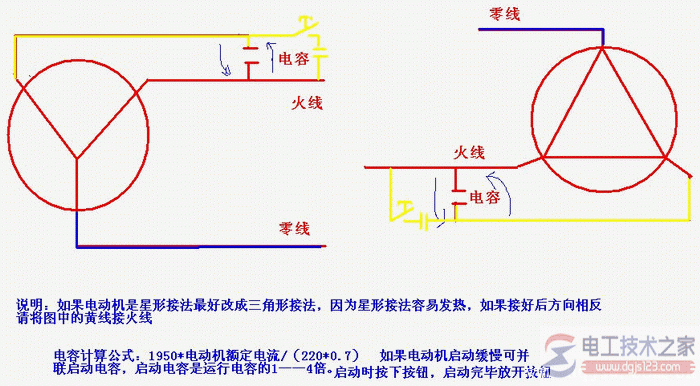

1、三相电动机改为两相电动机接线图

<a href=/pdzs/3309.htm target=_blank class=infotextkey>三相电</a>机改装为单相正反转电机的方法
2、电动机单相运行时的连接方式
1)三相绕组的三角形连接

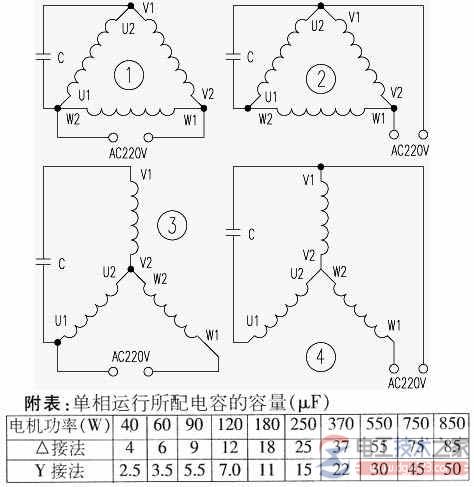

如图1，将电容器并接在三相绕组的任意一相两端（图中接在ｕ相两端），然后２２０ｖ市电加在电容ｃ的一端和ｖ２与ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
2)三相绕组的星形连接
将电容器接在任意两个端子上（如图３中接ｖ１、ｕ１），２２０ｖ市电则加在余下的端子ｗ１和电容ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从ｕ１换接到ｖ１端即可（如图４所示）。
3、电容器的容量选择
小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的单位是μｆ，ｐ的单位是ｗ；当用作三角形连线时，所选电容容量ｃ（μｆ）＝ｐ（ｗ）／１０。

三相电机改装为单相正反转电机的方法2

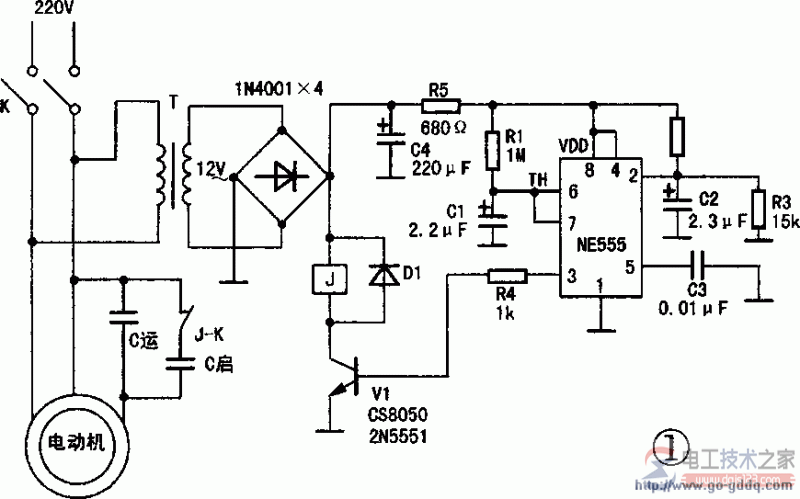

4、三相电动机改成单相电源供电启动电路

三相电机改装为单相正反转电机的方法
5、单相电机正反转的详细接线图

三相电机改装为单相正反转电机的方法5

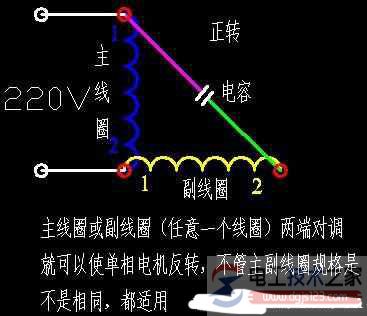

其实是这样，主线圈的1（2）接副线圈的2(1)，这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转。
以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，

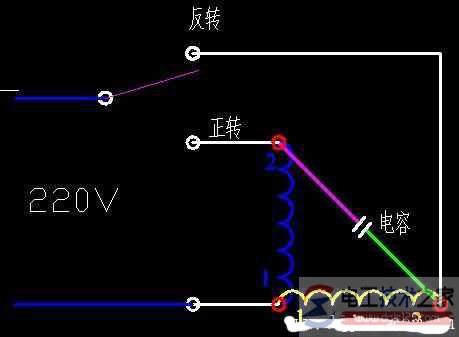

另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样。
三相电机改装为单相正反转电机的方法5
